MISUMI

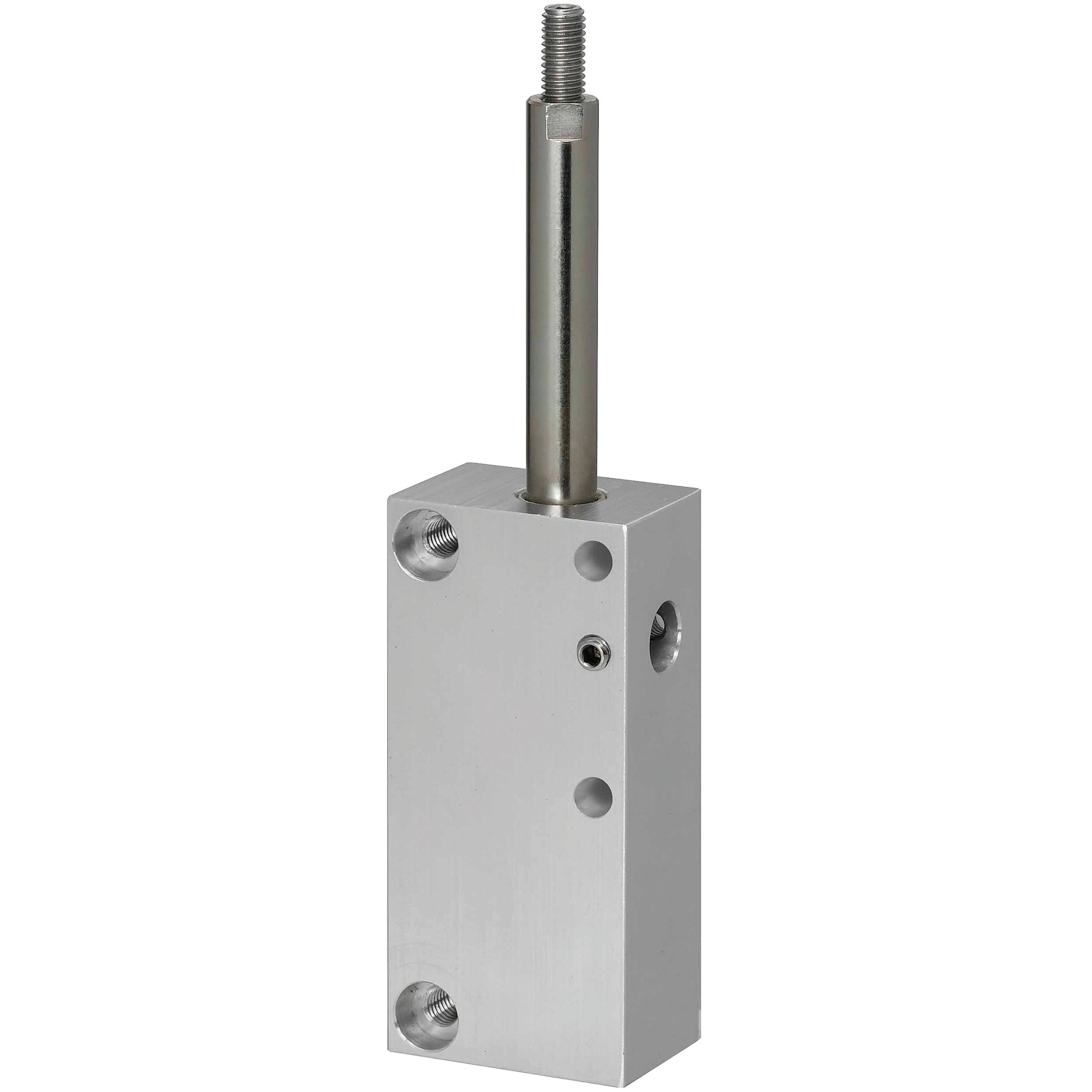

Work Detection Units (PCPNA8S-30)

Work Detection Units PCPNA8S-30

Passe o rato sobre a imagem para a aumentar

Número da peça:

PCPNA8S-30
Limpar
Quantidade:
Loading...

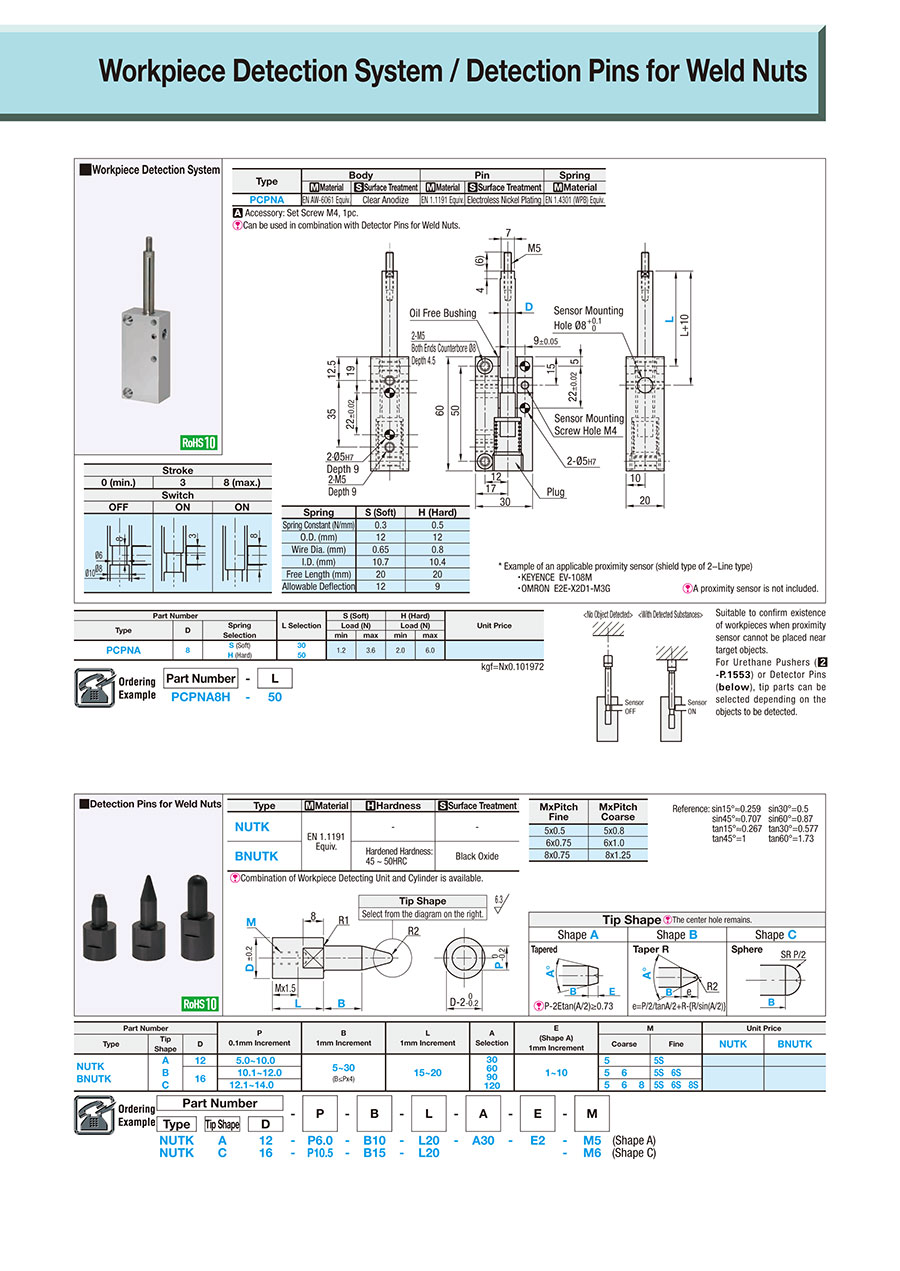

Desenho de contorno e tabela de especificações


* Proximity Sensor example [Two-Wire Shielded]
·KEYENCE EV－108M ·OMRON E2E－X2D1－M3G
[ ! ] A proximity sensor is not included.
Stroke
0 (min.)
3
8 (max.)
Switch
OFF
ON
ON
Spring
S (soft)
H (hard)
Spring Constant (N/mm)
0.3
0.5
Outer Diameter (mm)
12
12
Wire diameter (mm)
0.7
0.8
Inner diameter (mm)
10.7
10.4
Free Length (mm)
20
20
Allowable Deflection
12
12
[No object detected][With detected substances]
Suitable to confirm existence of workpieces when proximity sensor cannot be placed near target objects.
TypeMain BodyPinSpring
[M] Material[S] Surface treatment[M] Material[S] Surface treatment[M] Material
PCPNAEN AW−6061 Equiv.Clear AnodizeEN 1.1191 Equiv.Electroless nickel platingEN 1.4301 Equiv. (WPB)
[A]Accessory: Set Screw M4, 1 pc.
[ ! ] Can be used in combination with Detector Pins for Weld Nuts.

Specification Table

Part number—L
PCPNA8H—50
Part numberL SelectionS (Soft)H (Hard)
TypeDSpring
Selection		Load (N)Load (N)
min.max.min.max.
PCPNA8S (soft)
H (hard)		30
50		1.23.62.06.0
kgf = N × 0.101972

Lista de números de peça

Número de itens
  • 1
    • Número da peça
    PCPNA8S-30

    Spring Selection

    L

    (mm)

    		RoHS?Quantidade mínima de encomenda
    S (Soft)
    30
    10
    1 unidades
    Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)
    Data de envio standard
    -
    ( - )
    7 dias úteis
  • 1

    • Informações detalhadas

    Informações básicas

    [Features] It can be used in places that cannot be directly detected by proximity sensors.

    Produtos semelhantesVer todos os produtos semelhantes

    Não foram encontrados produtos semelhantes para este artigo.
    O número da peça foi confirmado
