Indexing Plungers / Compact / Return Type
Cuidado
- When using the product by tightening, be sure to seat it with a chamfer or washer as described under More Information.
- Do not use a tool when tightening. Tighten by hand. (Excessive tightening may damage the thread of the screw.)
- Please check the content on our website as the PDF does not contain the most up-to-date information.
Número da peça:

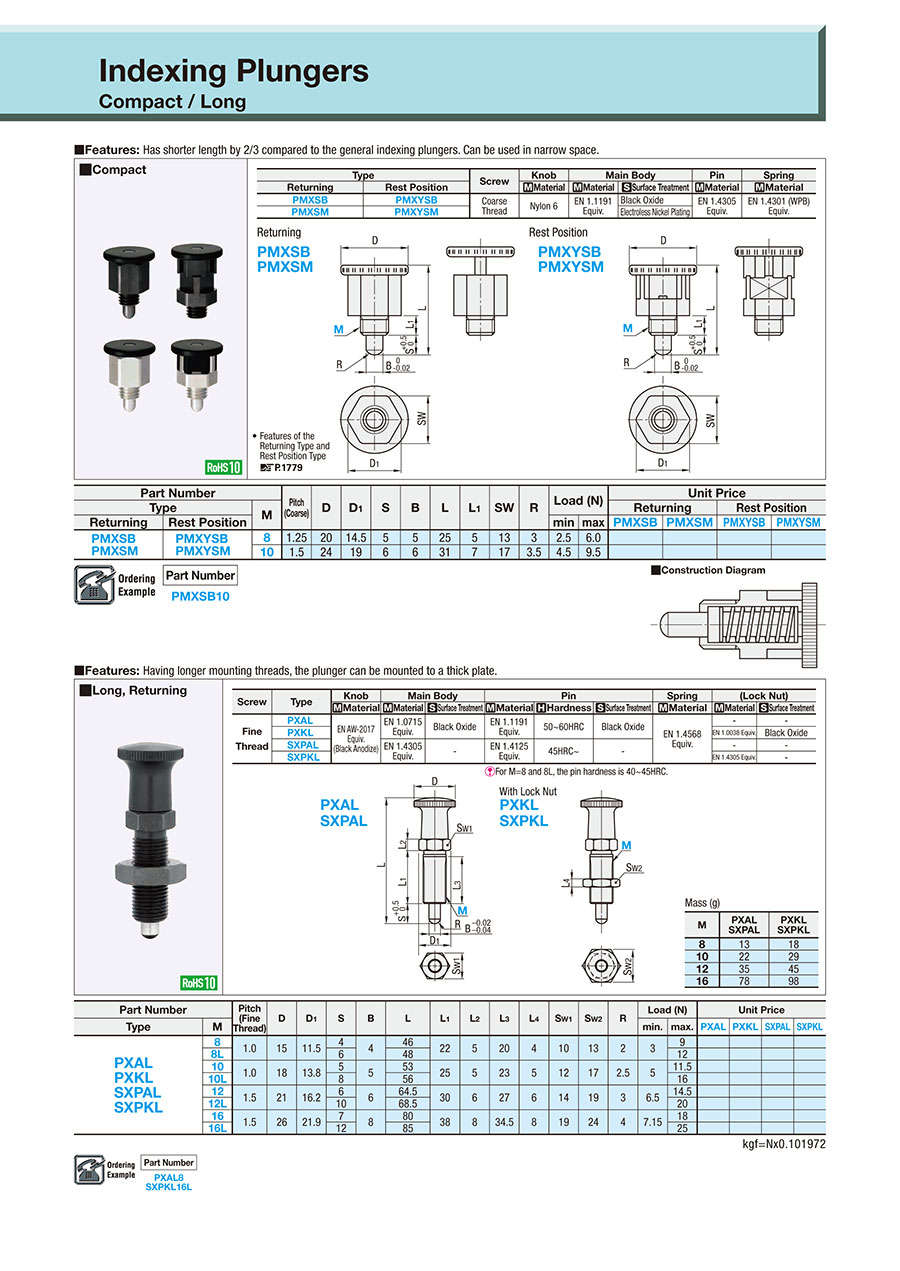

candidatos encontrados.Desenho de contorno e tabela de especificações
| Type | Screw | Knob | Main Body | Pin | Spring | ||
| Returning | Rest Position | Material | Material | Surface Treatment | Material | Material | |
| PMXSB | PMXYSB | Coarse Thread | Nylon 6 | EN 1.1191 Equiv. | Black Oxide | EN 1.4305 Equiv. | EN 1.4301 (WPB) Equiv. |
| PMXSM | PMXYSM | Electroless Nickel Plating | |||||
Specifications
| Part Number |
| PMXSB10 |
| Part Number | Pitch (Coarse) | D | D1 | S | B | L | L1 | SW | R | Load (N) | Unit Price | ||||||
| Type | M | Returning | Rest Position | ||||||||||||||
| Returning | Rest Position | min | max | PMXSB | PMXSM | PMXYSB | PMXYSM | ||||||||||
| PMXSB PMXSM | PMXYSB PMXYSM | 8 | 1.25 | 20 | 14.5 | 5 | 5 | 25 | 5 | 13 | 3 | 2.5 | 6.0 | ||||
| 10 | 1.5 | 24 | 19 | 6 | 6 | 31 | 7 | 17 | 3.5 | 4.5 | 9.5 | ||||||
■ Cautions
· There is a portion where the thread is incomplete, resulting in the clearance shown in the figure.
To eliminate this clearance, you can either (1) add the recommended C chamfer to the fixed side, or (2) use the recommended washer.
· When installing the plunger, turn the hex part by hand to avoid malfunction.
· There is a portion where the thread is incomplete, resulting in the clearance shown in the figure.
To eliminate this clearance, you can either (1) add the recommended C chamfer to the fixed side, or (2) use the recommended washer.
· When installing the plunger, turn the hex part by hand to avoid malfunction.
Type | Screw | M | Pitch | Recommended | ||
Returning Type | Rest Position Type | C Chamfer | Washer Thickness | |||
PMXSB | PMXYSB | Coarse Thread | 8 | 1.25 | 1.6 mm or more | |
PMXSM | PMXYSM | 10 | 1.5 | 2 mm or more | ||
Lista de números de peça
Número de itens
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
13.35 € ( 15.89 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
16.38 € ( 19.49 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
13.60 € ( 16.18 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
16.62 € ( 19.78 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
14.11 € ( 16.79 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
17.00 € ( 20.23 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
14.36 € ( 17.09 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
17.62 € ( 20.97 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
Informações detalhadas
Informações básicas
Cuidado
- When using the product by tightening, be sure to seat it with a chamfer or washer as described under More Information.
- Do not use a tool when tightening. Tighten by hand. (Excessive tightening may damage the thread of the screw.)
- Please check the content on our website as the PDF does not contain the most up-to-date information.
Contorno e especificações
More Information
