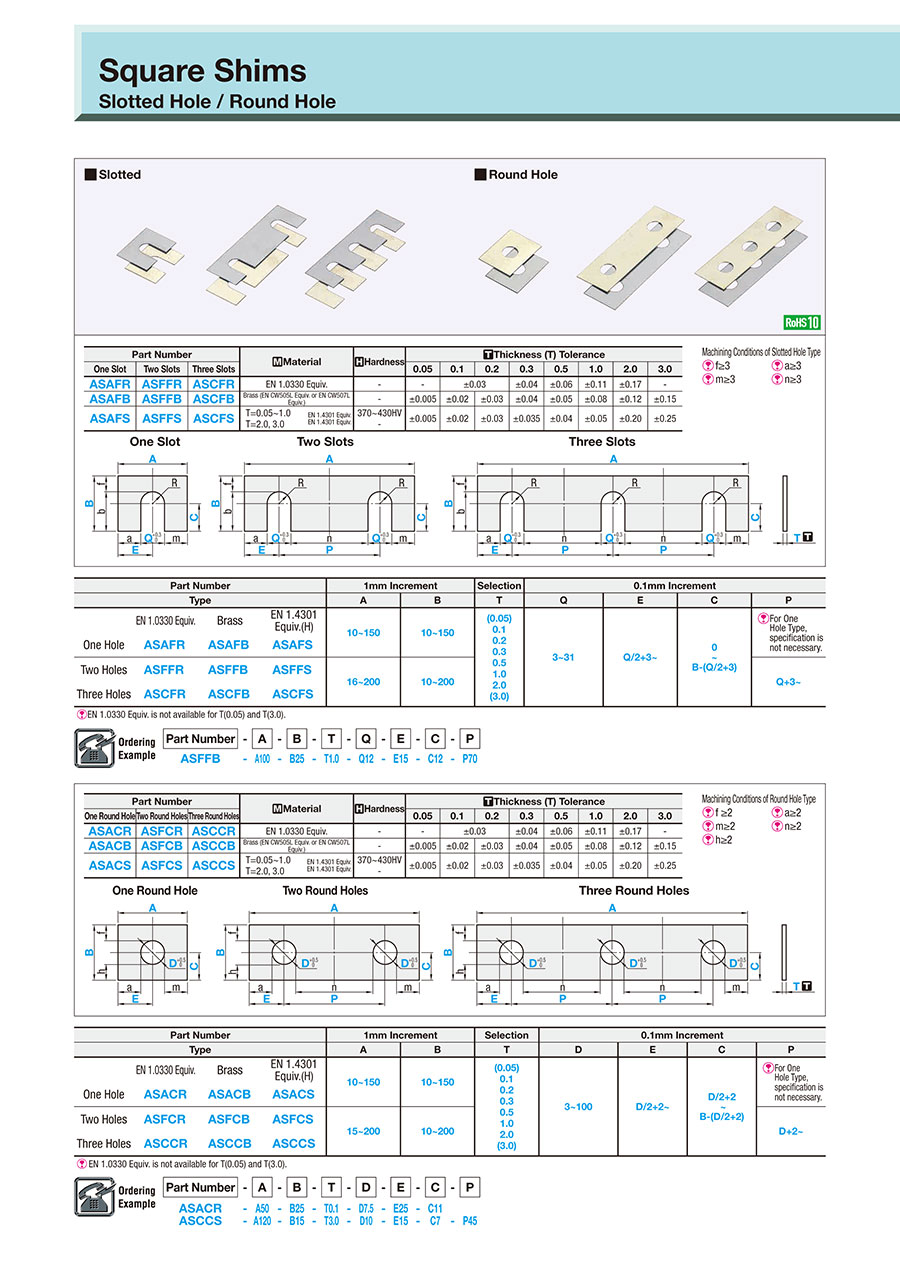

Part Number | Material | Hardness | Thickness (T) Tolerance | ||||||||||
One Slot | Two Slots | Three Slots | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | 1.0 | 2.0 | 3.0 | |||
ASAFR | ASFFR | ASCFR | EN 1.0330 Equiv. | - | - | ±0.03 | ±0.04 | ±0.06 | ±0.11 | ±0.17 | - | ||
ASAFB | ASFFB | ASCFB | Brass (EN CW505L Equiv. or EN CW507L Equiv.) | - | ±0.005 | ±0.02 | ±0.03 | ±0.04 | ±0.05 | ±0.08 | ±0.12 | ±0.15 | |
ASAFS | ASFFS | ASCFS | T=0.05~1.0 T=2.0, 3.0 | EN 1.4301 Equiv. EN 1.4301 Equiv. | 370~430HV - | ±0.005 | ±0.02 | ±0.03 | ±0.035 | ±0.04 | ±0.05 | ±0.20 | ±0.25 |
Part Number | Material | Hardness | Thickness (T) Tolerance | ||||||||||
One Round Hole | Two Round Holes | Three Round Holes | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | 1.0 | 2.0 | 3.0 | |||
ASACR | ASFCR | ASCCR | EN 1.0330 Equiv. | - | - | ±0.03 | ±0.04 | ±0.06 | ±0.11 | ±0.17 | - | ||
ASACB | ASFCB | ASCCB | Brass (EN CW505L Equiv. or EN CW507L Equiv.) | - | ±0.005 | ±0.02 | ±0.03 | ±0.04 | ±0.05 | ±0.08 | ±0.12 | ±0.15 | |
ASACS | ASFCS | ASCCS | T=0.05~1.0 T=2.0, 3.0 | EN 1.4301 Equiv. EN 1.4301 Equiv. | 370~430HV - | ±0.005 | ±0.02 | ±0.03 | ±0.035 | ±0.04 | ±0.05 | ±0.20 | ±0.25 |
Part Number | - | A | - | B | - | T | - | Q | - | E | - | C | - | P |
ASFFB | - | A100 | - | B25 | - | T1.0 | - | Q12 | - | E15 | - | C12 | - | P70 |
Part Number | - | A | - | B | - | T | - | D | - | E | - | C | - | P |
ASACR ASCCS | - - | A50 A120 | - - | B25 B15 | - - | T0.1 T3.0 | - - | D7.5 D10 | - - | E25 E15 | - - | C11 C7 | - | P45 |
Part Number | 1mm Increment | Selection | 0.1mm Increment | |||||||
Type | A | B | T | Q | E | C | P | |||
EN 1.0330 Equiv. | Brass | EN 1.4301 Equiv.(H) | 10~150 | 10~150 | (0.05) 0.1 0.2 0.3 0.5 1.0 2.0 (3.0) | 3~31 | Q/2+3~ | 0 ~ B-(Q/2+3) | For One Hole Type, specification is not necessary. | |
One Slot | ASAFR | ASAFB | ASAFS | |||||||
Two Slots | ASFFR | ASFFB | ASFFS | 16~200 | 10~200 | Q+3~ | ||||
Three Slots | ASCFR | ASCFB | ASCFS |
Part Number | 1mm Increment | Selection | 0.1mm Increment | |||||||
Type | A | B | T | D | E | C | P | |||
EN 1.0330 Equiv. | Brass | EN 1.4301 Equiv.(H) | 10~150 | 10~150 | (0.05) 0.1 0.2 0.3 0.5 1.0 2.0 (3.0) | 3~100 | D/2+2~ | D/2+2 ~ B-(D/2+2) | For One Hole Type, specification is not necessary. | |
One Hole | ASACR | ASACB | ASACS | |||||||
Two Holes | ASFCR | ASFCB | ASFCS | 15~200 | 10~200 | D+2~ | ||||
Three Holes | ASCCR | ASCCB | ASCCS |
