Condições de filtragem
- Estoque
- Mostrar apenas artigos em stock
- Nozzle Outer Dia. D (or d)(Ø)
- 1.0
- 1.5
- 2.0
- 2.5
- 3
- 4
- 5.0
- 6
- Length L(mm)
- 100
- 150
- 200
[20-199/1mm unidades] - W/ or W/o Annealing
- CAD
- 2D
- 3D
- Dias de envio estimados
- Tudo
- Envio possível no próprio dia
- Dentro de 5 dias úteis
- Dentro de 7 dias úteis
- Dentro de 9 dias úteis

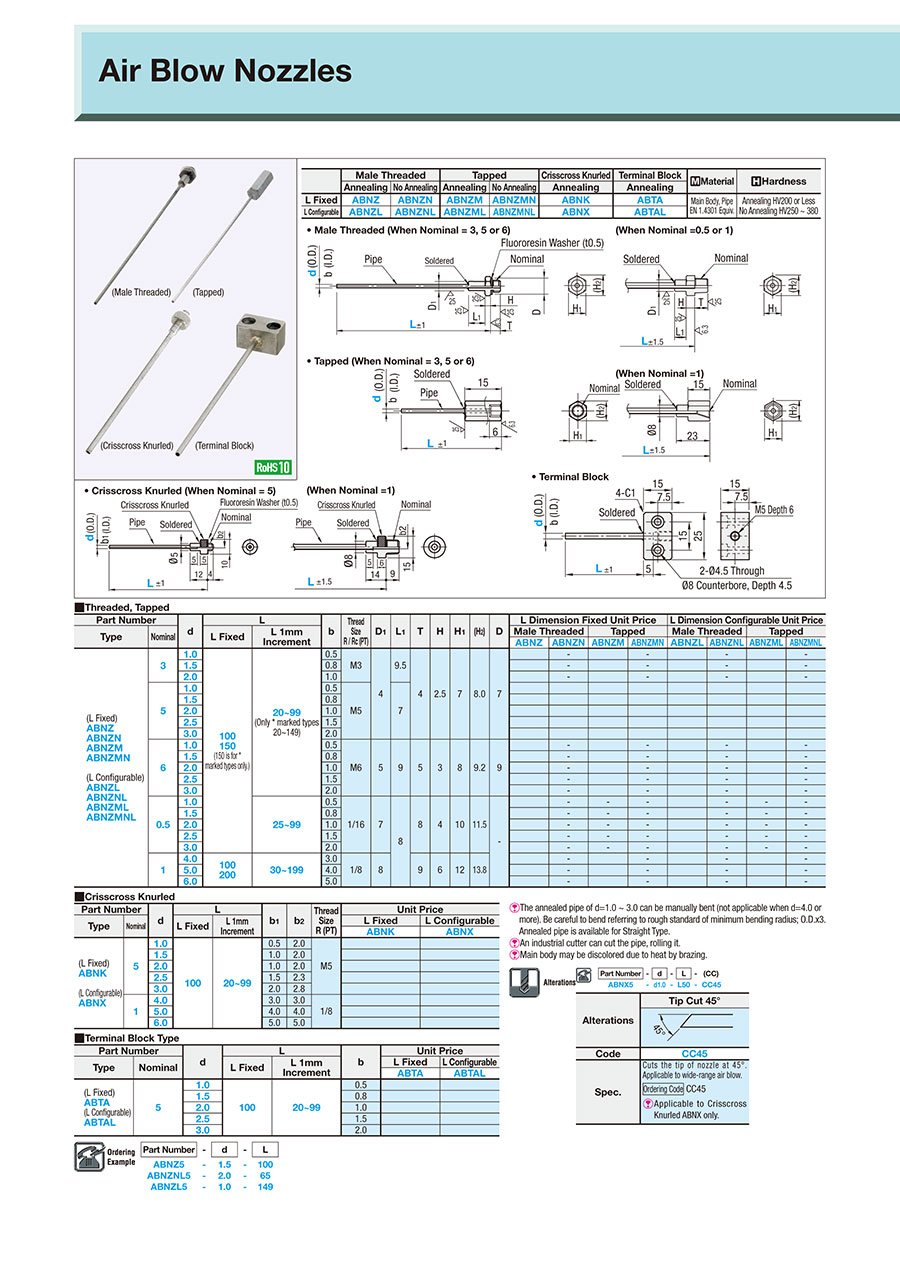

Air Blow Nozzle. Male/Female Thread, Knurling, Terminal Block, Non-Annealed(Lista de números de peça: página 2)
Número da peça:
candidatos encontrados.Desenho de contorno e tabela de especificações
| Male Threaded | Tapped | Crisscross Knurled | Terminal Block | Material | Hardness | |||
| Annealing | No Annealing | Annealing | No Annealing | Annealing | Annealing | |||
| L Fixed | ABNZ | ABNZN | ABNZM | ABNZMN | ABNK | ABTA | Main Body, Pipe EN 1.4301 Equiv. | Annealing HV200 or Less No Annealing HV250 ~ 380 |
| L Configurable | ABNZL | ABNZNL | ABNZML | ABNZMNL | ABNX | ABTAL | ||
Specifications
| Part Number | - | d | - | L |
| ABNZ5 ABNZNL5 ABNZL5 | - - - | 1.5 2.0 1.0 | - - - | 100 65 149 |
■Threaded, Tapped
| Part Number | d | L | b | Thread Size R / Rc (PT) | D1 | L1 | T | H | H1 | (H2) | D | L Dimension Fixed Unit Price | L Dimension Configurable Unit Price | ||||||||
| Type | Nominal | L Fixed | L 1mm Increment | Male Threaded | Tapped | Male Threaded | Tapped | ||||||||||||||
| ABNZ | ABNZN | ABNZM | ABNZMN | ABNZL | ABNZNL | ABNZML | ABNZMNL | ||||||||||||||
| (L Fixed) ABNZ ABNZN ABNZM ABNZMN (L Configurable) ABNZL ABNZNL ABNZML ABNZMNL | 3 | 1.0 | 100 150 (150 is for * marked types only.) | 20~99 (Only * marked types 20~149) | 0.5 | M3 | 4 | 9.5 | 4 | 2.5 | 7 | 8.0 | 7 | - | - | - | - | ||||
| 1.5 | 0.8 | - | - | - | - | ||||||||||||||||
| 2.0 | 1.0 | - | - | - | - | ||||||||||||||||
| 5 | 1.0 | 0.5 | M5 | 7 | |||||||||||||||||
| 1.5 | 0.8 | ||||||||||||||||||||
| 2.0 | 1.0 | ||||||||||||||||||||
| 2.5 | 1.5 | ||||||||||||||||||||
| 3.0 | 2.0 | ||||||||||||||||||||
| 6 | 1.0 | 0.5 | M6 | 5 | 9 | 5 | 3 | 8 | 9.2 | 9 | - | - | - | - | |||||||
| 1.5 | 0.8 | - | - | - | - | ||||||||||||||||
| 2.0 | 1.0 | - | - | - | - | ||||||||||||||||
| 2.5 | 1.5 | - | - | - | - | ||||||||||||||||
| 3.0 | 2.0 | - | - | - | - | ||||||||||||||||
| 0.5 | 1.0 | 25~99 | 0.5 | 1/16 | 7 | 8 | 8 | 4 | 10 | 11.5 | - | - | - | - | - | - | - | ||||
| 1.5 | 0.8 | - | - | - | - | - | - | ||||||||||||||
| 2.0 | 1.0 | - | - | - | - | - | - | ||||||||||||||
| 2.5 | 1.5 | - | - | - | - | - | - | ||||||||||||||
| 3.0 | 2.0 | - | - | - | - | - | - | ||||||||||||||
| 1 | 4.0 | 100 200 | 30~199 | 3.0 | 1/8 | 8 | 9 | 6 | 12 | 13.8 | - | - | - | - | |||||||
| 5.0 | 4.0 | - | - | - | - | ||||||||||||||||
| 6.0 | 5.0 | - | - | - | - | ||||||||||||||||
■Crisscross Knurled
| Part Number | d | L | b1 | b2 | Thread Size R (PT) | Unit Price | |||
| Type | Nominal | L Fixed | L 1mm Increment | L Fixed | L Configurable | ||||
| ABNK | ABNX | ||||||||
| (L Fixed) ABNK (L Configurable) ABNX | 5 | 1.0 | 100 | 20~99 | 0.5 | 2.0 | M5 | ||
| 1.5 | 1.0 | 2.0 | |||||||
| 2.0 | 1.0 | 2.0 | |||||||
| 2.5 | 1.5 | 2.3 | |||||||
| 3.0 | 2.0 | 2.8 | |||||||
| 1 | 4.0 | 3.0 | 3.0 | 1/8 | |||||
| 5.0 | 4.0 | 4.0 | |||||||
| 6.0 | 5.0 | 5.0 | |||||||
■Terminal Block Type
| Part Number | d | L | b | Unit Price | |||
| Type | Nominal | L Fixed | L 1mm Increment | L Fixed | L Configurable | ||
| ABTA | ABTAL | ||||||
| (L Fixed) ABTA (L Configurable) ABTAL | 5 | 1.0 | 100 | 20~99 | 0.5 | ||
| 1.5 | 0.8 | ||||||
| 2.0 | 1.0 | ||||||
| 2.5 | 1.5 | ||||||
| 3.0 | 2.0 | ||||||
Alterations
Lista de números de peça
| Número da peça |
|---|
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
18.40 € ( 21.90 € ) | 5 dias úteis |
18.40 € ( 21.90 € ) | 5 dias úteis |
19.27 € ( 22.93 € ) | 5 dias úteis |
19.27 € ( 22.93 € ) | 5 dias úteis |
20.02 € ( 23.82 € ) | 5 dias úteis |
20.02 € ( 23.82 € ) | 5 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
13.23 € ( 15.74 € ) | 5 dias úteis |
13.23 € ( 15.74 € ) | 5 dias úteis |
14.22 € ( 16.92 € ) | 5 dias úteis |
14.74 € ( 17.54 € ) | 5 dias úteis |
15.23 € ( 18.12 € ) | 5 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
11.34 € ( 13.49 € ) | 5 dias úteis |
11.34 € ( 13.49 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
12.59 € ( 14.98 € ) | 5 dias úteis |
13.23 € ( 15.74 € ) | 5 dias úteis |
13.23 € ( 15.74 € ) | 5 dias úteis |
- ( - ) | 9 dias úteis |
Informações detalhadas
Contorno e especificações
More Information
The annealed pipe of d=1.0 ~ 3.0 can be manually bent (not applicable when d=4.0 or more).
Be careful to bend referring to rough standard of minimum bending radius; O.D.x3.
Annealed pipe is available for Straight Type.
An industrial cutter can cut the pipe, rolling it.
Main body may be discolored due to heat by brazing.
Be careful to bend referring to rough standard of minimum bending radius; O.D.x3.
Annealed pipe is available for Straight Type.
An industrial cutter can cut the pipe, rolling it.
Main body may be discolored due to heat by brazing.
