Heat Resistant One-Touch Couplings / 90 Deg. Elbow
Número da peça:
candidatos encontrados.Desenho de contorno e tabela de especificações
KPMCL
Operating Temperature: 0 to 100°C
[M]Material: Packing: Hydrogenated Nitrile Rubber
[M]Material: Packing: Hydrogenated Nitrile Rubber
Specification Table
| Part Number | — | Nominal |
| KPMCL6 | — | 1 |
| Part Number | Nominal | Thread Size M | A | B | L | C1 | C2 | E | Square H | Effective Sectional Area (mm2) | Mass (g) | |
| Type | D | |||||||||||
| KPMCL | 4 | M5 | M5 × 0.8 | 3 | 19.8 | 22 | 17.6 | 15 | 20.7 | 10 | 1.5 | 18 |
| 1 | R1/8 | 8 | 22.8 | 24.1 | 3.5 | 21 | ||||||
| 2 | R1/4 | 11 | 25.8 | 25 | 14 | 31 | ||||||
| 6 | M5 | M5 × 0.8 | 3 | 22 | 25.3 | 19.4 | 16 | 23 | 12 | 1.9 | 26 | |
| 1 | R1/8 | 8 | 25 | 27.3 | 9 | 28 | ||||||
| 2 | R1/4 | 11 | 28 | 28.2 | 14 | 36 | ||||||
| 3 | R3/8 | 12 | 29.8 | 29.7 | 17 | 49 | ||||||
| 8 | 1 | R1/8 | 8 | 28 | 31.3 | 20.2 | 17 | 24.8 | 14 | 16 | 36 | |
| 2 | R1/4 | 11 | 31 | 32.2 | 41 | |||||||
| 3 | R3/8 | 12 | 32.8 | 33.7 | 17 | 55 | ||||||
| 10 | 1 | R1/8 | 8 | 32.5 | 37.8 | 23.2 | 19.5 | 29.3 | 17 | 22.5 | 67 | |
| 2 | R1/4 | 11 | 35.5 | 38.8 | 30 | 69 | ||||||
| 3 | R3/8 | 12 | 38.5 | 39.5 | 78 | |||||||
| 4 | R1/2 | 15 | 39.5 | 40.6 | 22 | 104 | ||||||
| 12 | 2 | R1/4 | 11 | 37.5 | 42.3 | 26.3 | 23 | 33.4 | 21 | 38 | 107 | |
| 3 | R3/8 | 12 | 38.5 | 43 | 39 | 113 | ||||||
| 4 | R1/2 | 15 | 41.5 | 44.1 | 22 | 129 | ||||||
Lista de números de peça
Número de itens
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
5.65 € ( 6.72 € ) | 5 dias úteis |
6.43 € ( 7.65 € ) | 5 dias úteis |
6.30 € ( 7.50 € ) | 5 dias úteis |
6.43 €2.57 € ( 3.06 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
8.57 € ( 10.20 € ) | 5 dias úteis |
8.82 € ( 10.50 € ) | 5 dias úteis |
Informações detalhadas
Informações básicas
[Features] Quick connect fitting with high heat resistance. -[Features] Quick connect fitting with high heat resistance.
Contorno e especificações
Specifications / Overview

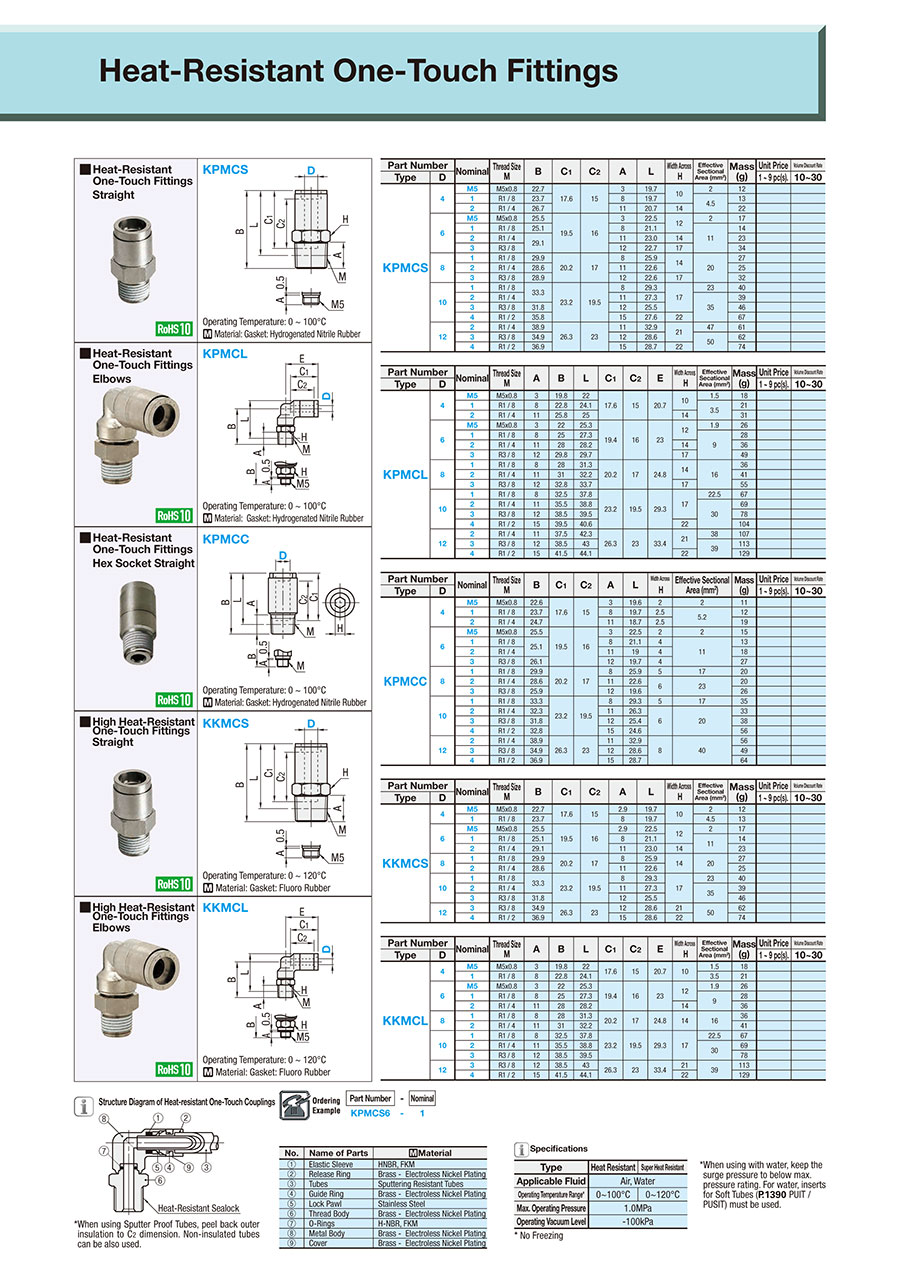

Structure Diagram of Heat-resistant One-Touch Couplings
 |
| ||||||||||||||||||||||||||||||
| * When using Sputter Proof Tubes, peel back outer insulation to C2 dimension. Non-insulated tubes can be also used. | |||||||||||||||||||||||||||||||
Specifications
* When using with water, keep the surge pressure to below max. pressure rating. For water, Inserts for Soft Tubes (PUIT / PUSIT) must be used.
*No freezing
| Type | Heat Resistant | Super Heat Resistant |
| Applicable Fluid | Air, Water | |
| Operating Temperature Range* | 0 to 100°C | 0 to 120°C |
| Max. Operating Pressure | 1.0 MPa | |
| Operating Vacuum Level | -100 kPa | |
*No freezing
