MISUMI

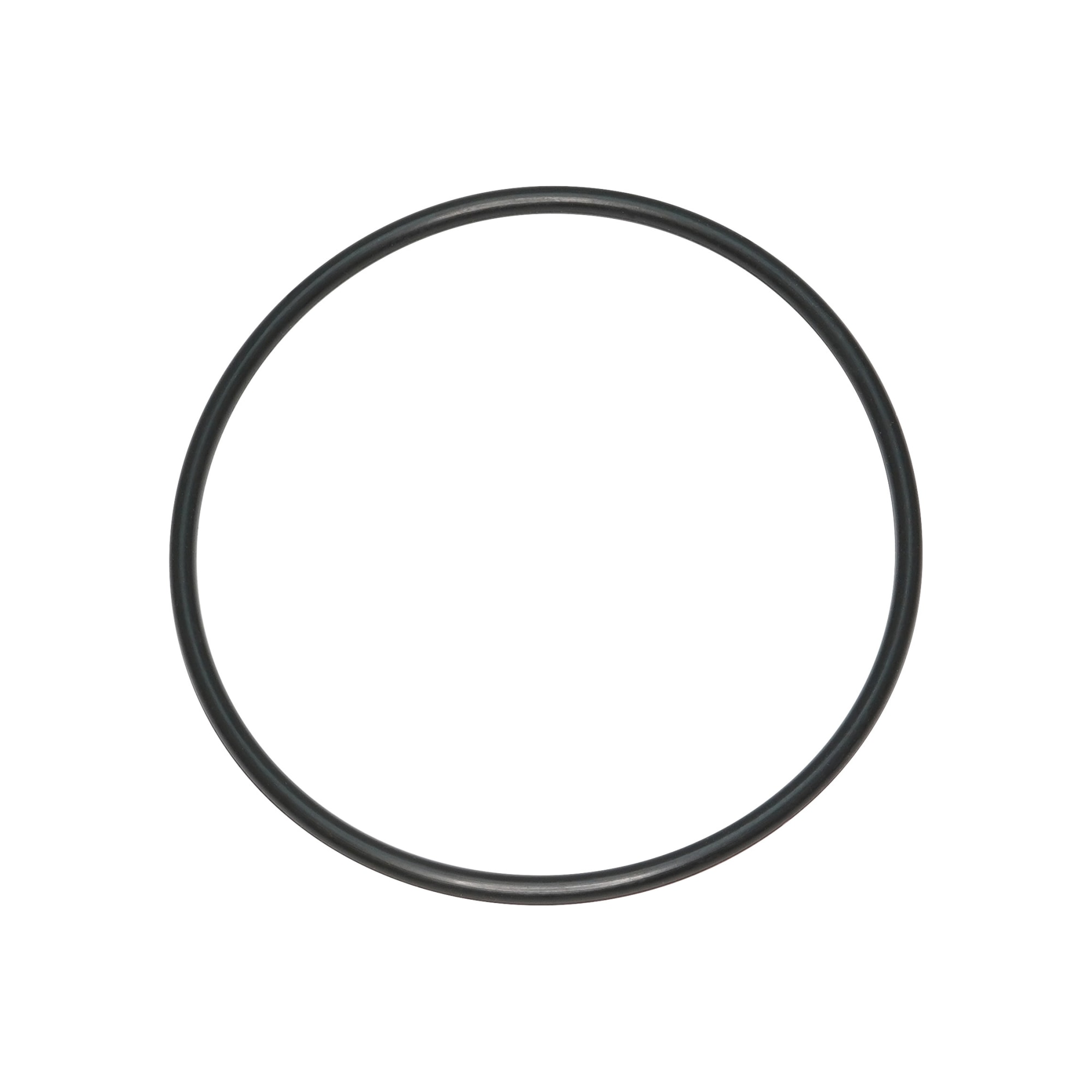

O-Rings / S Series

Passe o rato sobre a imagem para a aumentar

Página anterior

Página Seguinte

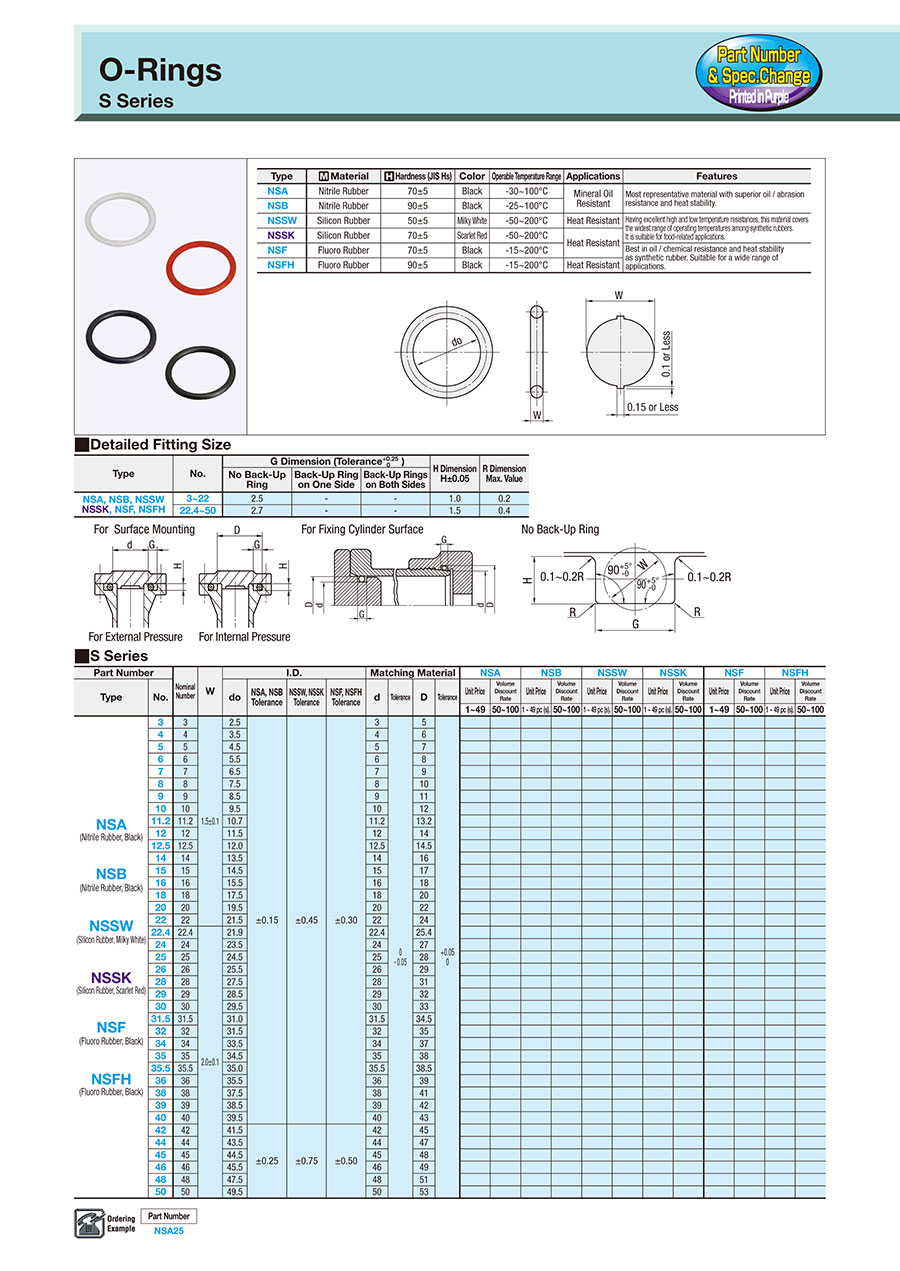

CatálogoP. 2-1425

Número da peça:

Indefinido. 234 candidatos encontrados.

Desenho de contorno e tabela de especificações
Lista de números de peça
Informações detalhadas
Catálogo

Desenho de contorno e tabela de especificações

Dimensional Drawings

■Detailed Fitting Size

Type	No.	G Dimension (Tolerance + 0.25 0)			H Dimension H±0.05	R Dimension Max. Value
Type	No.	No Back-Up Ring	Back-Up Ring on One Side Ring	Back-Up Rings on Both Sides Ring	H Dimension H±0.05	R Dimension Max. Value
NSA·NSB·NSSW NSSK·NSF·NSFH	3 to 22	2.5	—	—	1.0	0.2
NSA·NSB·NSSW NSSK·NSF·NSFH	22.4 to 50	2.7	—	—	1.5	0.4

For Surface Mounting

For Fixing Cylinder Surface

No Back-Up Ring

For External Pressure

For Internal Pressure

Type	[M] Material	[H] Hardness (JIS Hs)	Color	Applicable Temperature Range	Old JIS Material Identification Symbol	JIS Material Identification Symbol	Applications:	Features
NSA	Nitrile Rubber	70±5	Black	－30 to 100°C	Class 1 A	NBR-70-1	Mineral Oil Resistant	Most representative material with superior oil / abrasion resistance and heat stability.
NSB	Nitrile Rubber	90±5	Black	－25 to 100°C	Class 1 B	NBR-90	Mineral Oil Resistant
NSSW	Silicon Rubber	50±5	Milky White	－50 to 200°C	—	—	Heat Resistant	Having excellent high and low temperature resistances, this material covers the widest range of operating temperatures among synthetic rubbers.
NSSK	Silicon Rubber	70±5	Scarlet Red	－50 to 200°C	Class 4 C	VMQ-70	Heat Resistant
NSF	Fluoro Rubber	70±5	Black	－15 to 200°C	Class 4 D	FKM-70	Heat Resistant	Best in oil / chemical resistance and heat stability as synthetic rubber. Suitable for a wide range of applications.
NSFH	Fluoro Rubber	90±5	Black	－15 to 200°C	—	FKM-90	Heat Resistant

[ ! ] The service life is not constant depending on the operating environment.

Specification Table

Part Number

NSA25

■ S Series

Part Number		Nominal Number	W	I.D.				Matching Material
Type	No.			do	NSA·NSB Tolerance	NSSW·NSSK Tolerance	NSF·NSFH Tolerance	d	Tolerance	D	Tolerance
Type	No.			do	NSA·NSB Tolerance	NSSW·NSSK Tolerance	NSF·NSFH Tolerance	d	Tolerance	D	Tolerance
NSA (Nitrile Rubber, Black) NSB (Nitrile Rubber, Black) NSSW (Silicon Rubber, Milky White) NSSK (Silicon Rubber, Vermilion) NSF (Fluoro Rubber, Black) NSFH (Fluoro Rubber, Black)	3	3	1.5±0.1	2.5	±0.15	±0.45	±0.30	3	0 − 0.05	5	+0.05 0
	4	4		3.5				4		6
	5	5		4.5				5		7
	6	6		5.5				6		8
	7	7		6.5				7		9
	8	8		7.5				8		10
	9	9		8.5				9		11
	10	10		9.5				10		12
	11.2	11.2		10.7				11.2		13.2
	12	12		11.5				12		14
	12.5	12.5		12.0				12.5		14.5
	14	14		13.5				14		16
	15	15		14.5				15		17
	16	16		15.5				16		18
	18	18		17.5				18		20
	20	20		19.5				20		22
	22	22		21.5				22		24
	22.4	22.4	2.0±0.1	21.9				22.4		25.4
	24	24		23.5				24		27
	25	25		24.5				25		28
	26	26		25.5				26		29
	28	28		27.5				28		31
	29	29		28.5				29		32
	30	30		29.5				30		33
	31.5	31.5		31.0				31.5		34.5
	32	32		31.5				32		35
	34	34		33.5				34		37
	35	35		34.5				35		38
	35.5	35.5		35.0				35.5		38.5
	36	36		35.5				36		39
	38	38		37.5				38		41
	39	39		38.5				39		42
	40	40		39.5				40		43
	42	42		41.5	±0.25	±0.75	±0.50	42		45
	44	44		43.5				44		47
	45	45		44.5				45		48
	46	46		45.5				46		49
	48	48		47.5				48		51
	50	50		49.5				50		53

Lista de números de peça

Número de itens

Seguinte

Número da peça

Inner Dia. do (or d)

(mm)

Wire Dia. W

(mm)

Material

Application

Nominal Number

Quantidade mínima de encomenda

2.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	3	1 unidades
3.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	4	1 unidades
4.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	5	1 unidades
5.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	6	1 unidades
6.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	7	1 unidades
7.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	8	1 unidades
8.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	9	1 unidades
9.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	10	1 unidades
10.7	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	11.2	1 unidades
11.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	12	1 unidades
12	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	12.5	1 unidades
13.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	14	1 unidades
14.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	15	1 unidades
15.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	16	1 unidades
17.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	18	1 unidades
19.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	20	1 unidades
21.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	22	1 unidades
21.9	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	22.4	1 unidades
23.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	24	1 unidades
24.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	25	1 unidades
25.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	26	1 unidades
27.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	28	1 unidades
28.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	29	1 unidades
29.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	30	1 unidades
31	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	31.5	1 unidades
31.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	32	1 unidades
33.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	34	1 unidades
34.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	35	1 unidades
35	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	35.5	1 unidades
35.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	36	1 unidades
37.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	38	1 unidades
38.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	39	1 unidades
39.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	40	1 unidades
41.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	42	1 unidades
43.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	44	1 unidades
44.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	45	1 unidades
45.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	46	1 unidades
47.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	48	1 unidades
49.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	50	1 unidades
2.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	3	1 unidades
3.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	4	1 unidades
4.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	5	1 unidades
5.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	6	1 unidades
6.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	7	1 unidades
7.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	8	1 unidades
8.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	9	1 unidades
9.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	10	1 unidades
10.7	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	11.2	1 unidades
11.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	12	1 unidades
12	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	12.5	1 unidades
13.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	14	1 unidades
14.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	15	1 unidades
15.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	16	1 unidades
17.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	18	1 unidades
19.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	20	1 unidades
21.5	1.5	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	22	1 unidades
21.9	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	22.4	1 unidades
23.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	24	1 unidades
24.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	25	1 unidades
25.5	2	Nitrile Rubber	Mineral Oil Resistant / Abrasion Resistance	26	1 unidades

Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)	Data de envio standard

0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.27 € ( 0.32 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.25 € ( 0.30 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.20 € ( 0.24 € )	5 dias úteis
0.20 € ( 0.24 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.20 € ( 0.24 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.20 € ( 0.24 € )	5 dias úteis
0.32 € ( 0.38 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.32 € ( 0.38 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.36 € ( 0.43 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.68 € ( 0.81 € )	5 dias úteis
0.36 € ( 0.43 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.36 € ( 0.43 € )	5 dias úteis
0.39 € ( 0.46 € )	5 dias úteis
0.39 € ( 0.46 € )	5 dias úteis
0.39 € ( 0.46 € )	5 dias úteis
0.39 € ( 0.46 € )	5 dias úteis
0.39 € ( 0.46 € )	5 dias úteis
0.43 € ( 0.51 € )	5 dias úteis
0.43 € ( 0.51 € )	5 dias úteis
0.43 €0.19 € ( 0.23 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.53 € ( 0.63 € )	5 dias úteis
0.53 € ( 0.63 € )	5 dias úteis
0.70 € ( 0.83 € )	5 dias úteis
0.55 € ( 0.65 € )	5 dias úteis
0.55 € ( 0.65 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
1.01 € ( 1.20 € )	5 dias úteis
0.69 € ( 0.82 € )	5 dias úteis
0.74 € ( 0.88 € )	5 dias úteis
0.61 € ( 0.73 € )	5 dias úteis
0.73 € ( 0.87 € )	5 dias úteis
1.02 € ( 1.21 € )	5 dias úteis
0.63 € ( 0.75 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.31 € ( 0.37 € )	5 dias úteis
0.31 € ( 0.37 € )	5 dias úteis
0.31 € ( 0.37 € )	5 dias úteis
0.63 € ( 0.75 € )	5 dias úteis
0.33 € ( 0.39 € )	5 dias úteis
0.33 €0.10 € ( 0.12 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.33 € ( 0.39 € )	5 dias úteis
0.33 € ( 0.39 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
0.35 € ( 0.42 € )	5 dias úteis
0.35 € ( 0.42 € )	5 dias úteis
0.35 € ( 0.42 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.50 € ( 0.59 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.38 € ( 0.45 € )	5 dias úteis
0.44 € ( 0.52 € )	5 dias úteis
0.44 € ( 0.52 € )	5 dias úteis

Seguinte

Informações detalhadas

Informações básicas

Informações básicas

[Features] One O-ring, S series.
