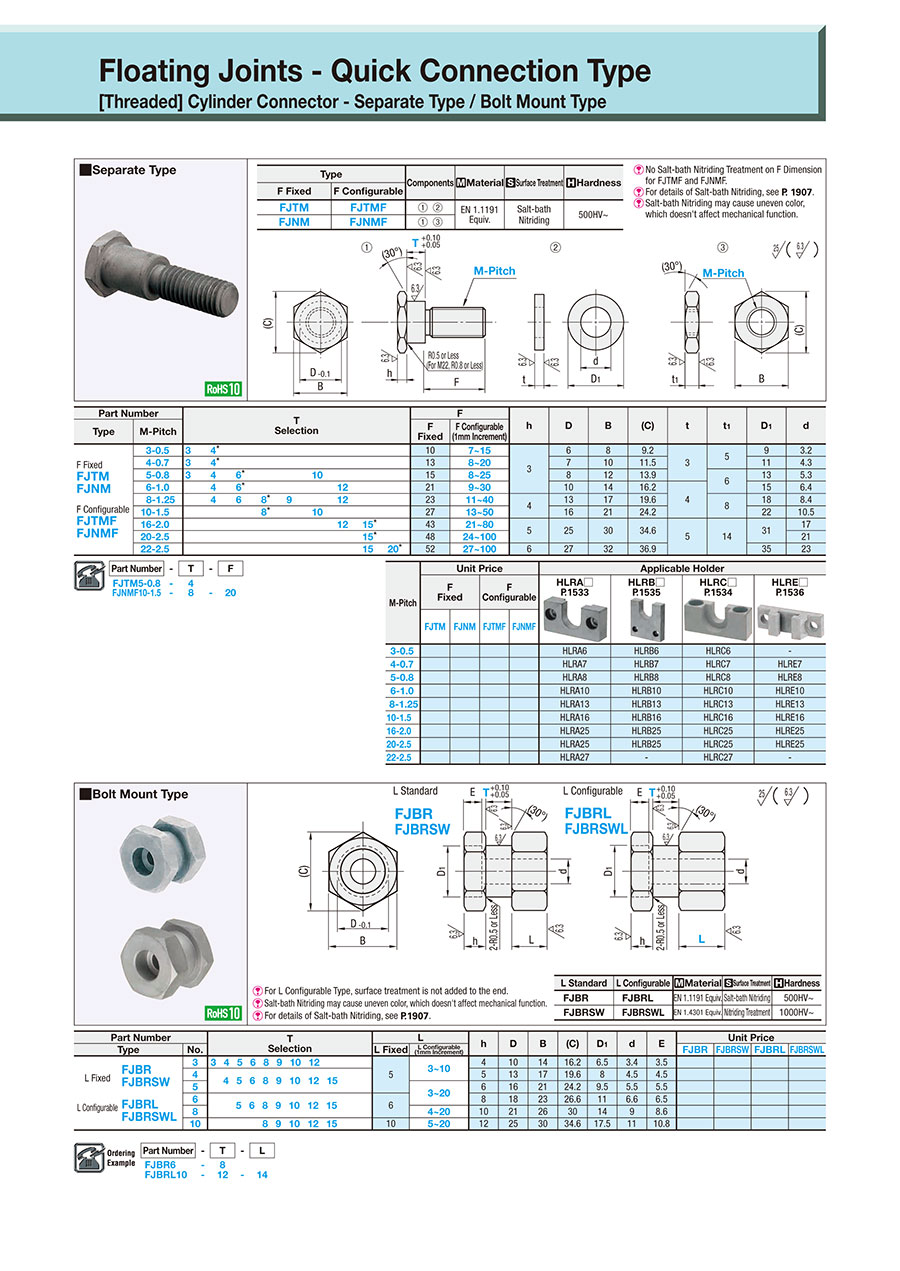

Floating Joints / Separate Thread
Número da peça:
candidatos encontrados.Desenho de contorno e tabela de especificações
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, B dimension is excluded.
| Type | Components | [M] Material | [S] Surface Treatment | [H]Surface Hardness | |
| F Fixed | F Configurable | ||||
| FJTM | FJTMF | (1)(2) | EN 1.1191 Equiv. | Salt-bath Nitrocarburizing | 500HV or more |
| FJNM | FJNMF | (1)(3) | |||
[ ! ] Salt-bath nitrocarburizing treatment may cause uneven color, which doesn't affect mechanical function.
Specification Table
| Part Number | — | T | — | F |
| FJTM5−0.8 FJNMF10−1.5 | — — | 4 8 | — | 20 |
| M-Pitch | F Configurable | |||||||
HLRA□ | HLRB□ | HLRC□ | HLRE□ | |||||
| 3-0.5 | HLRA6 | HLRB6 | HLRC6 | — | ||||
| 4-0.7 | HLRA7 | HLRB7 | HLRC7 | HLRE7 | ||||
| 5-0.8 | HLRA8 | HLRB8 | HLRC8 | HLRE8 | ||||
| 6-1.0 | HLRA10 | HLRB10 | HLRC10 | HLRE10 | ||||
| 8-1.25 | HLRA13 | HLRB13 | HLRC13 | HLRE13 | ||||
| 10-1.5 | HLRA16 | HLRB16 | HLRC16 | HLRE16 | ||||
| 16-2.0 | HLRA25 | HLRB25 | HLRC25 | HLRE25 | ||||
| 20-2.5 | HLRA25 | HLRB25 | HLRC25 | HLRE25 | ||||
| 25-2.5 | HLRA27 | — | HLRC27 | — | ||||
| Part Number | T Selection | F | h | D | B | (C) | t | t1 | D1 | d | ||||||||||
| Type | M-Pitch | F Dimension Standard | F Dimension 1 mm Increments | |||||||||||||||||
| F Fixed FJTM FJNM F Configurable FJTMF FJNMF | 3−0.5 | 3 | 4 | 10 | 7 to 15 | 3 | 6 | 8 | 9.2 | 3 | 5 | 9 | 3.2 | |||||||
| 4−0.7 | 3 | 4 | 13 | 8 to 20 | 7 | 10 | 11.5 | 11 | 4.3 | |||||||||||
| 5−0.8 | 3 | 4 | 6 | 10 | 15 | 8 to 25 | 8 | 12 | 13.9 | 6 | 13 | 5.3 | ||||||||
| 6−1.0 | 4 | 6 | 12 | 21 | 9 to 30 | 10 | 14 | 16.2 | 4 | 15 | 6.4 | |||||||||
| 8−1.25 | 4 | 6 | 8 | 9 | 12 | 23 | 11 to 40 | 4 | 13 | 17 | 19.6 | 8 | 18 | 8.4 | ||||||
| 10−1.5 | 8 | 10 | 27 | 13 to 50 | 16 | 21 | 24.2 | 22 | 10.5 | |||||||||||
| 16−2.0 | 12 | 15 | 43 | 21 to 80 | 5 | 25 | 30 | 34.6 | 5 | 14 | 31 | 17 | ||||||||
| 20−2.5 | 15 | 48 | 24 to 100 | 21 | ||||||||||||||||
| 22−2.5 | 15 | 20 | 52 | 27 to 100 | 6 | 27 | 32 | 36.9 | 35 | 23 | ||||||||||
