Jig Pins / Precision(g6) / Shoulder / Set Screw / Tip Shape Selectable / Plated
Número da peça:

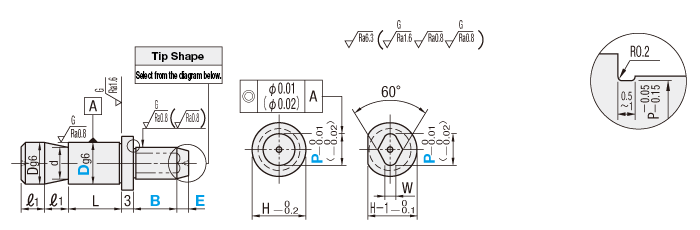

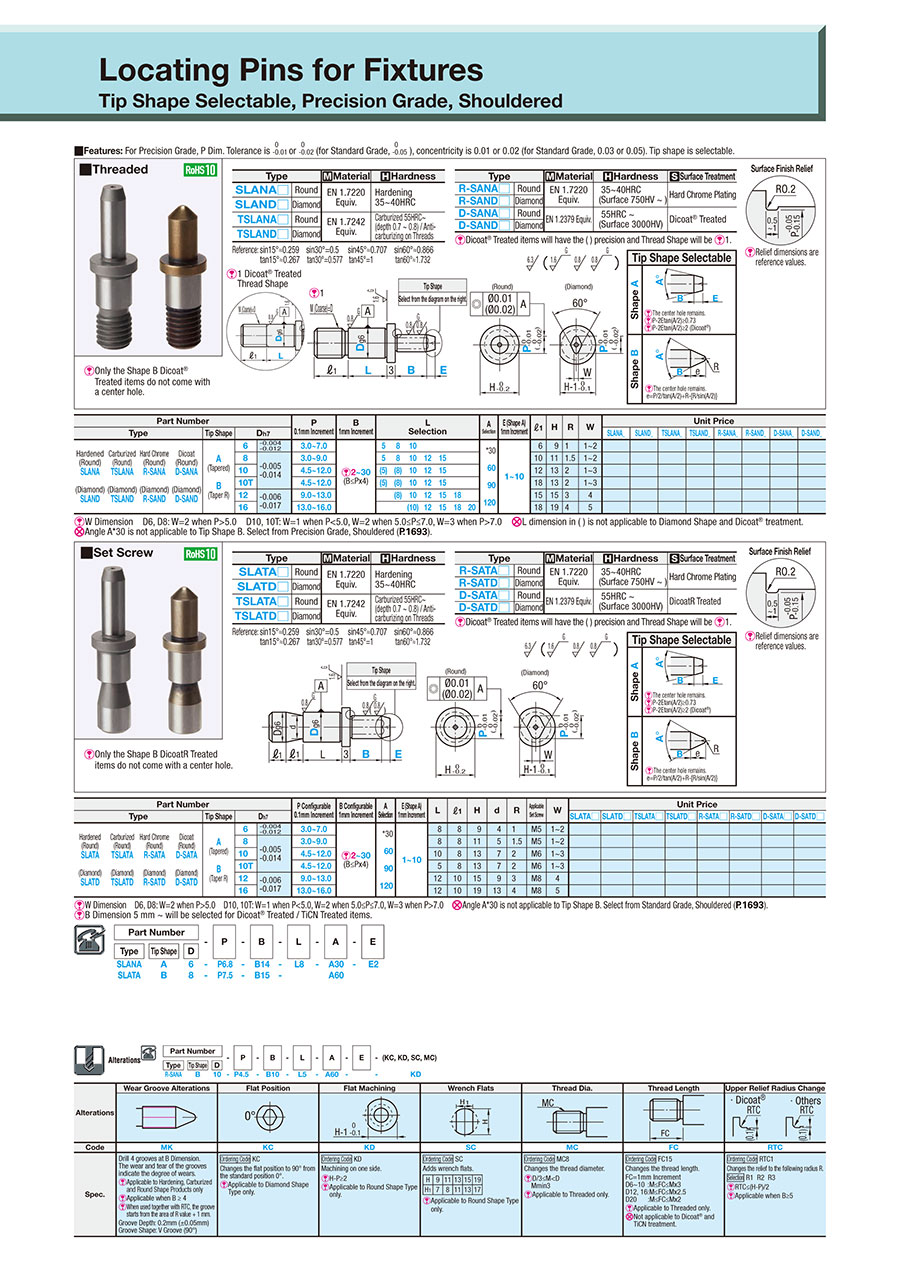

candidatos encontrados.Desenho de contorno e tabela de especificações
(Round) (Diamond) Surface Finish Relief
| Tip Shape Selectable | |
| Shape A | Shape B |
 |  |
| [ ! ] The center hole remains. [ ! ] P - 2Etan (A/2) ≥ 0.73 [!] P - 2E tan (A/2) ≥ 2 (Dicoat) | [ ! ] The center hole remains. [ ! ] e = P/2 ÷ tan (A/2) + R - (R ÷ sin (A/2)) |
| Reference sin 15° ≒ 0.259, sin 30° = 0.5, sin 45° ≒ 0.707, sin 60° ≒ 0.866 tan15° ≒ 0.267 tan30° ≒ 0.577 tan45° = 1 tan60° ≒ 1.732 | |
[!] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m. However, angle dimension tolerances are excluded.
[ ! ] Relief dimensions are reference values.
[ ! ] The P tolerance, coaxiality, and surface property of Dicoat treated products will have the precision in ().
[ ! ] Only the Shape B Dicoat Treated items do not come with a center hole.
[ ! ] Relief dimensions are reference values.
[ ! ] The P tolerance, coaxiality, and surface property of Dicoat treated products will have the precision in ().
[ ! ] Only the Shape B Dicoat Treated items do not come with a center hole.
| Type | [M] Material | [H] Hardness | |
| SLATA□ | Round | EN 1.7220 Equiv. | Hardened 35 to 40HRC |
| SLATD□ | Diamond | ||
| TSLATA□ | Round | EN 1.7242 Equiv. | Carburized 55HRC or more (Depth 0.7 to 0.8) |
| TSLATD□ | Diamond | ||
| Type | [M] Material | [H] Hardness | [S] Surface Treatment | |
| R-SATA□ | Round | EN 1.7220 Equiv. | 35 to 40HRC (Surface 750HV or more) | Hard Chrome Plating |
| R−SATD□ | Diamond | |||
| D−SATA□ | Round | EN 1.2379 Equiv. | 55HRC or more (Surface 3000 HV) | Dicoat Treated |
| D−SATD□ | Diamond | |||
Specification Table
| Part Number | — | P | — | B | — | A | — | E | ||||
| Type | Tip Shape | D | ||||||||||
| SLATA | A | 6 | — | P6.8 | — | B14 | — | A30 | — | E2 | ||
| Part Number | P Configurable 0.1 mm Increments | B Configurable 1 mm Increments | A Selection | E (Shape A) 1 mm Increments | L | ℓ1 | H | d | R | Applicable Set Screw | W | ||||||
| Type | Tip Shape | Dg6 | |||||||||||||||
| Hardened (Round) SLATA (Diamond) SLATD | Carburized (Round) TSLATA (Diamond) TSLATD | Hard Chrome (Round) R－SATA (Diamond) R－SATD | Dicoat (Round) D－SATA (Diamond) D－SATD | A (Tapered) B (Taper R) | 6 | －0.004 －0.012 | 3.0 to 8.0 | [ ! ]2 to 30 (B ≤ P × 4) | *30 60 90 120 | 1 to 10 | 8 | 8 | 9 | 4 | 1 | M5 | 1 to 2 |
| 8 | －0.005 －0.014 | 3.0 to 10.0 | 8 | 8 | 11 | 5 | 1.5 | M5 | 1 to 2 | ||||||||
| 10 | 4.5 to 12.0 | 10 | 8 | 13 | 7 | 2 | M6 | 1 to 3 | |||||||||
| 10T | 4.5 to 12.0 | 5 | 8 | 13 | 7 | 2 | M6 | 1 to 3 | |||||||||
| 12 | －0.006 －0.017 | 9.0 to 14.0 | 12 | 10 | 15 | 9 | 3 | M8 | 4 | ||||||||
| 16 | 13.0 to 18.0 | 12 | 10 | 19 | 13 | 4 | M8 | 5 | |||||||||
[ ! ] For Dicoat Treated / TiCN products, the value of 5 mm or more can be configured for the B dimension.
Alterations
| Alterations Code | Alteration Details | Application Conditions | Ordering Example | |||||||||||||
| MK | Wear Groove Alterations | Drill 4 grooves on the B dimension area. Abrasion management can be facilitated by checking the wear and tear of the grooves. Groove Depth: 0.2 mm (±0.05 mm) Groove Shape: V Groove (90°) | [ ! ] Applicable to Hardening, Carburized and Round Shape Products only [ ! ] Applicable when B ≥ 4 [ ! ] When used together with RTC, the groove starts from the area of R value + 1 mm. | SLATAA10-P8.8-B10-A60-E2-MK | ||||||||||||
| KC | Flat Position | Changes the flat position to 90° from the standard position 0°. | [ ! ] Applicable to Diamond Shape Type only [ ! ]H-P ≥ 2 | SLATDB8-P6.5-B10-A60-KC | ||||||||||||
| KD | Flat Machining | Machining on one side. | [ ! ]H-P ≥ 2 [ ! ] Applicable to Round Shape Type only [ ! ] KD cannot be combined with SC | TSLATAA10-P8.8-B10-A60-E2-KD | ||||||||||||
| SC | Wrench Flats | Adds wrench flats. Ordering Code: SC
| [ ! ] Applicable to Round Shape Type only | R-SATAB8-P6.5-B10-A60-SC | ||||||||||||
| RTC | Upper Relief Radius Change ·Dicoat ·Others  | Changes the relief to the following radius R. Selection: R1, R2, R3 Ordering Code: RTC1 | [ ! ]RTC ≤ (H-P)/2 [ ! ] Applicable when B ≥ 5 | SLATAA10-P8.8-B10-A90-E2-RTC1 | ||||||||||||
Lista de números de peça
| Número da peça |
|---|
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 7 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
- ( - ) | 9 dias úteis |
Informações detalhadas
Informações básicas
[Features] Jig positioning pin, fine grade, shoulder type. [Features] 2 types of tip shapes are available. Jig positioning pin type.
