MISUMI

V Blocks / Precision Class (VZB38)

V Blocks / Precision Class VZB38

Clique na imagem para ver uma imagem ampliada

Número da peça:

VZB38
Limpar
Quantidade:
Loading...

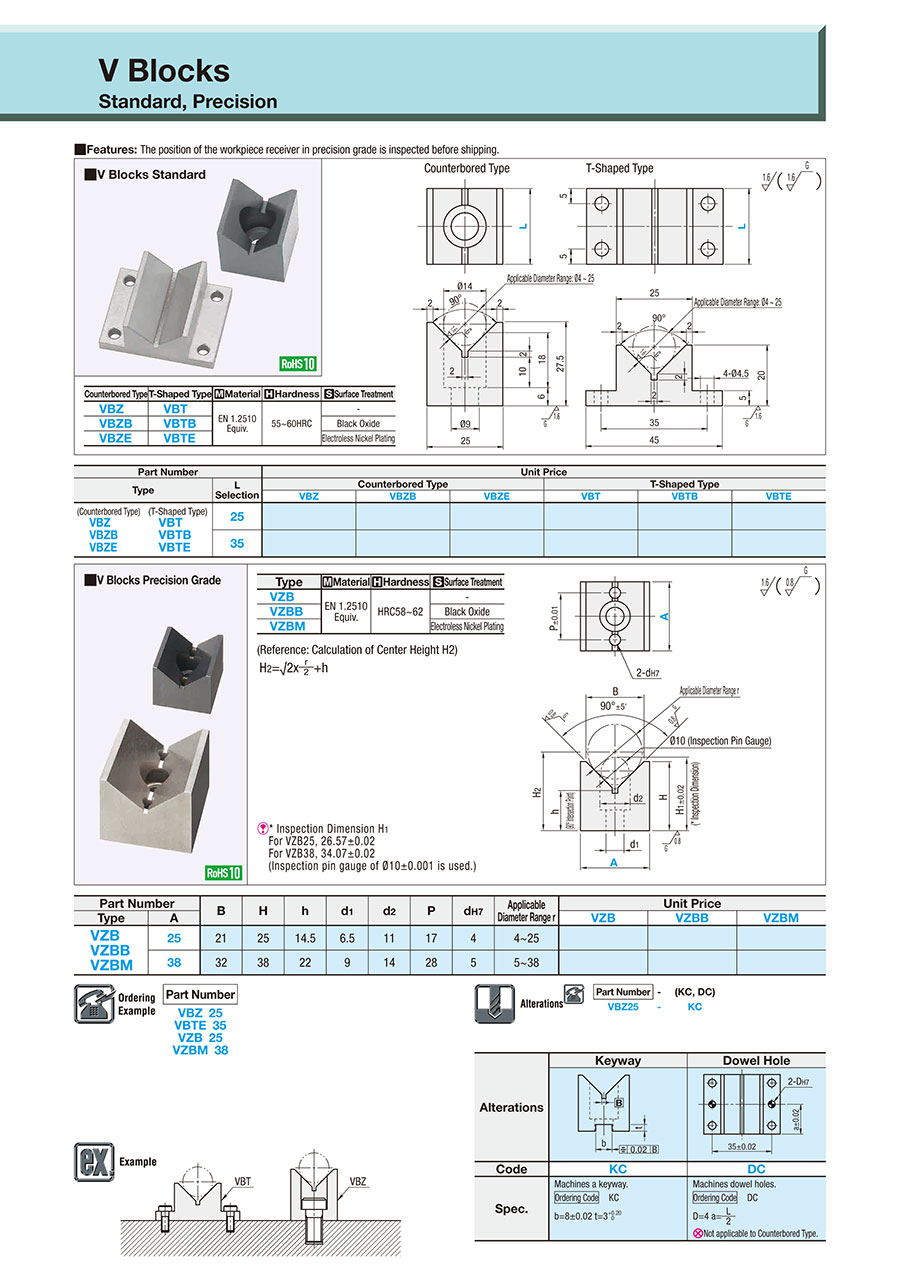

Desenho de contorno e tabela de especificações

V blocks precision grade dimensional drawing
(Reference: calculation of center height H2)
V blocks precision grade related images
  • [ ! ] When * inspection dimension H1 is
    VZB25, 26.57 ± 0.02
    When VZB38, 34.07 ± 0.02
    (Inspection pin gauge of ø10 ± 0.001 is used)
[ ! ] Unless otherwise specified, the dimension tolerance conforms to JIS B 0405 Class m.
TypeMaterialHardnessSurface treatment
VZBEN 1.2510 Equiv.HRC58 to 62—
VZBBBlack Oxide
VZBMElectroless Nickel Plating

Specification Table

Part Number
VBZ 25
VBTE 35
VZB 25
VZBM 38
Part NumberBHhd1d2PdH7Applicable diameter range
r
TypeA
VZB
VZBB
VZBM		25212514.56.5111744 to 25
383238229142855 to 38

Lista de números de peça

Número de itens
  • 1
    • Número da peça
    VZB38

    Surface Treatment

    Width A

    (mm)

    		RoHS?Quantidade mínima de encomenda
    Not Provided
    38
    10
    1 unidades
    Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)
    Data de envio standard
    84.65 €
    ( 100.73 € )
    11 dias úteis
  • 1

    • Informações detalhadas

    Informações básicas

    [Features] As for the precision grade block, the pick-up position of the workpiece is checked. [Material] Equivalent to JIS-SKS (TS for cold work)3.

    O número da peça foi confirmado
