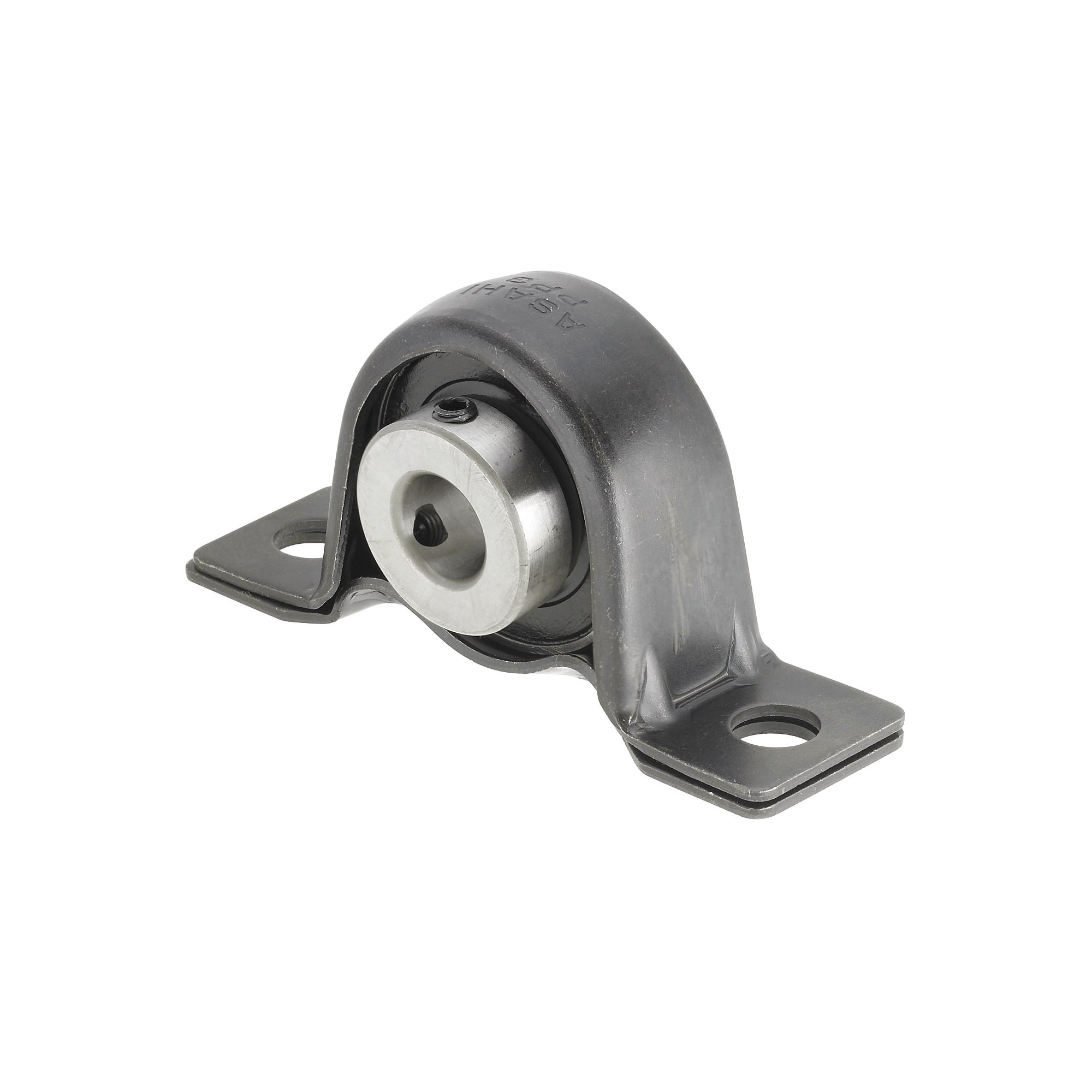

Pillow Blocks / Sheet Metal Housing / Side Mount
Passe o rato sobre a imagem para a aumentar
Número da peça:

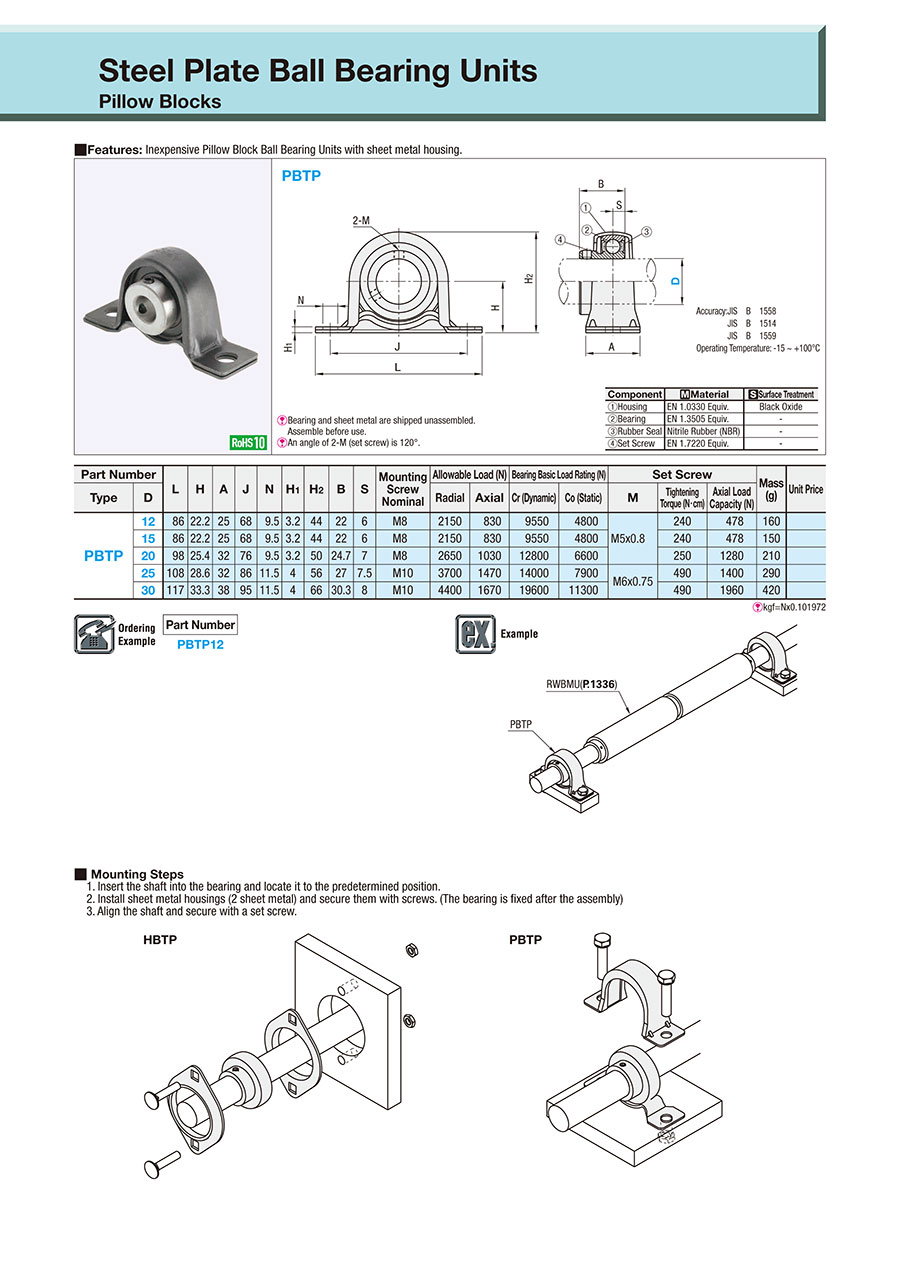

candidatos encontrados.Desenho de contorno e tabela de especificações
| Component | Material | Surface Treatment |
| Housing | EN 1.0330 Equiv. | Black Oxide |
| Bearing | EN 1.3505 Equiv. | - |
| Rubber Seal | Nitrile Rubber (NBR) | - |
| Set Screw | EN 1.7220 Equiv. | - |
Specifications
| Part Number |
| PBTP12 |
| Part Number | L | H | A | J | N | H1 | H2 | B | S | Mounting Screw Nominal | Allowable Load (N) | Bearing Basic Load Rating (N) | Set Screw | Mass (g) | Unit Price | |||||
| Type | D | Radial | Axial | Cr (Dynamic) | Co (Static) | M | Tightening Torque (N • cm) | Axial Load Capacity (N) | ||||||||||||
| PBTP | 12 | 86 | 22.2 | 25 | 68 | 9.5 | 3.2 | 44 | 22 | 6 | M8 | 2150 | 830 | 9550 | 4800 | M5x0.8 | 240 | 478 | 160 | |
| 15 | 86 | 22.2 | 25 | 68 | 9.5 | 3.2 | 44 | 22 | 6 | M8 | 2150 | 830 | 9550 | 4800 | 240 | 478 | 150 | |||
| 20 | 98 | 25.4 | 32 | 76 | 9.5 | 3.2 | 50 | 24.7 | 7 | M8 | 2650 | 1030 | 12800 | 6600 | 250 | 1280 | 210 | |||
| 25 | 108 | 28.6 | 32 | 86 | 11.5 | 4 | 56 | 27 | 7.5 | M10 | 3700 | 1470 | 14000 | 7900 | M6x0.75 | 490 | 1400 | 290 | ||
| 30 | 117 | 33.3 | 38 | 95 | 11.5 | 4 | 66 | 30.3 | 8 | M10 | 4400 | 1670 | 19600 | 11300 | 490 | 1960 | 420 | |||
Lista de números de peça
Número de itens
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
9.58 € ( 11.40 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
9.95 € ( 11.84 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
10.83 € ( 12.89 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
12.46 € ( 14.83 € ) | 5 dias úteis |
15.48 € ( 18.42 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
Informações detalhadas
Informações básicas
[Features] This is a low cost ball bearing unit (pillow block) combining 2 pressed steel plates.
Contorno e especificações
More Information
Example of Use
