Toggle Clamp, Vertical Type, Flange Base, Clamp Bolt Adjustable, Clamping Force186 N
Passe o rato sobre a imagem para a aumentar

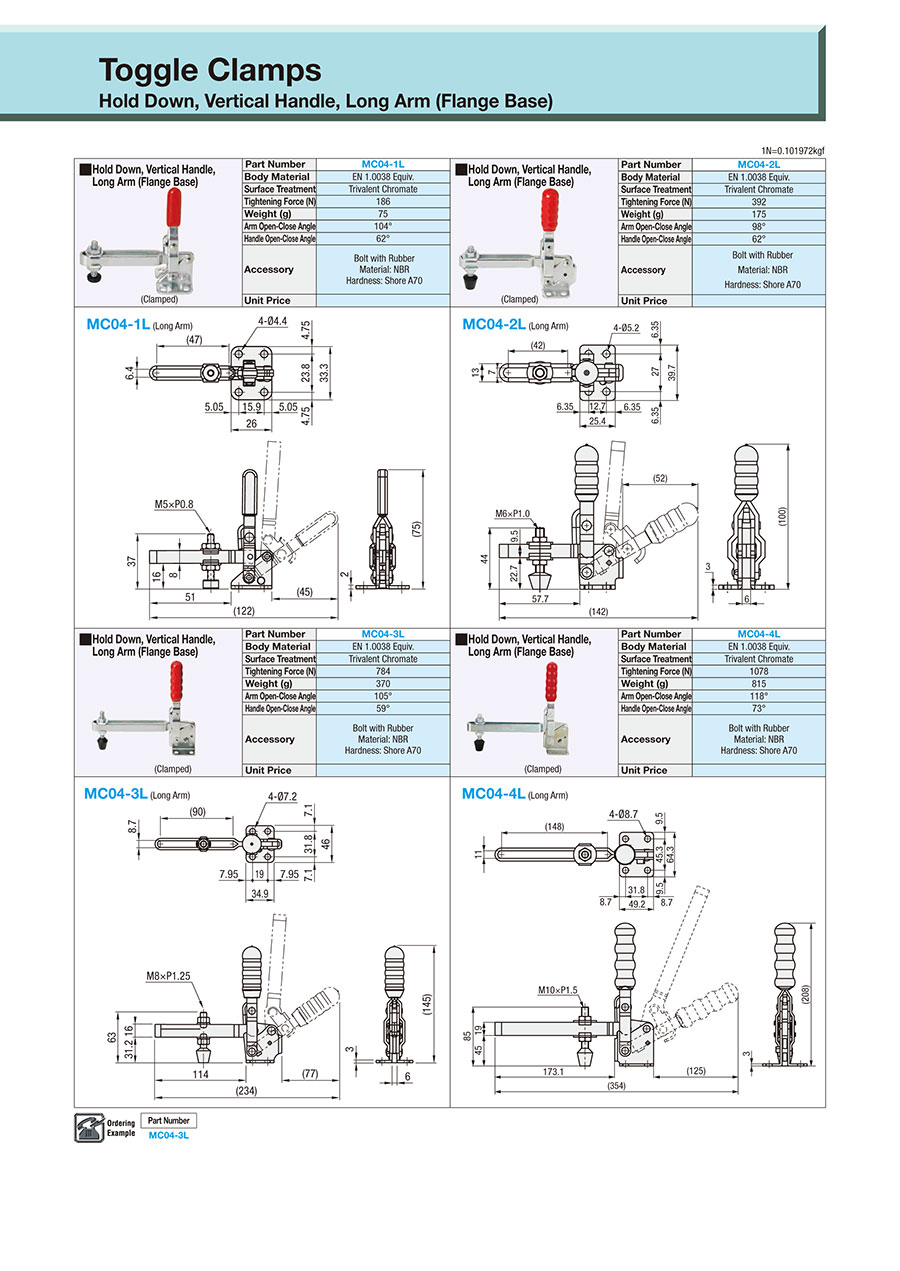

Desenho de contorno e tabela de especificações
Dimensional Drawing
MC04−1 L (Long Arm)
Specification Table
| Part Number |
| MC04-1L |
| Part Number | MC04−1 L | |
| Main Body | Body Material | EN 1.0038 Equiv. |
| Surface Treatment | Trivalent Chromate | |
| Tightening Force (N) | 186 | |
| Weight (g) | 75 | |
| Arm Open-Close Angle | 104° | |
| Handle Open-Close Angle | 62° | |
| Handle | Handle Material | Polyvinyl chloride (PVC) |
| Heat Resistant Temperature | 80°C | |
| Accessory | Bolt with Rubber Material: NBR Hardness: Shore A70 | |
[ ! ]The tightening pressure listed in the catalog is the value when the end bolt is positioned closest to the handle.
If the bolt has a rubber tip, the tightening pressure is reduced by approximately half due to the force being absorbed by the rubber.
Sliding the end bolt will tend to decrease the tightening pressure.
Data showing the relationship between amount of sliding and tightening pressure is not available.
