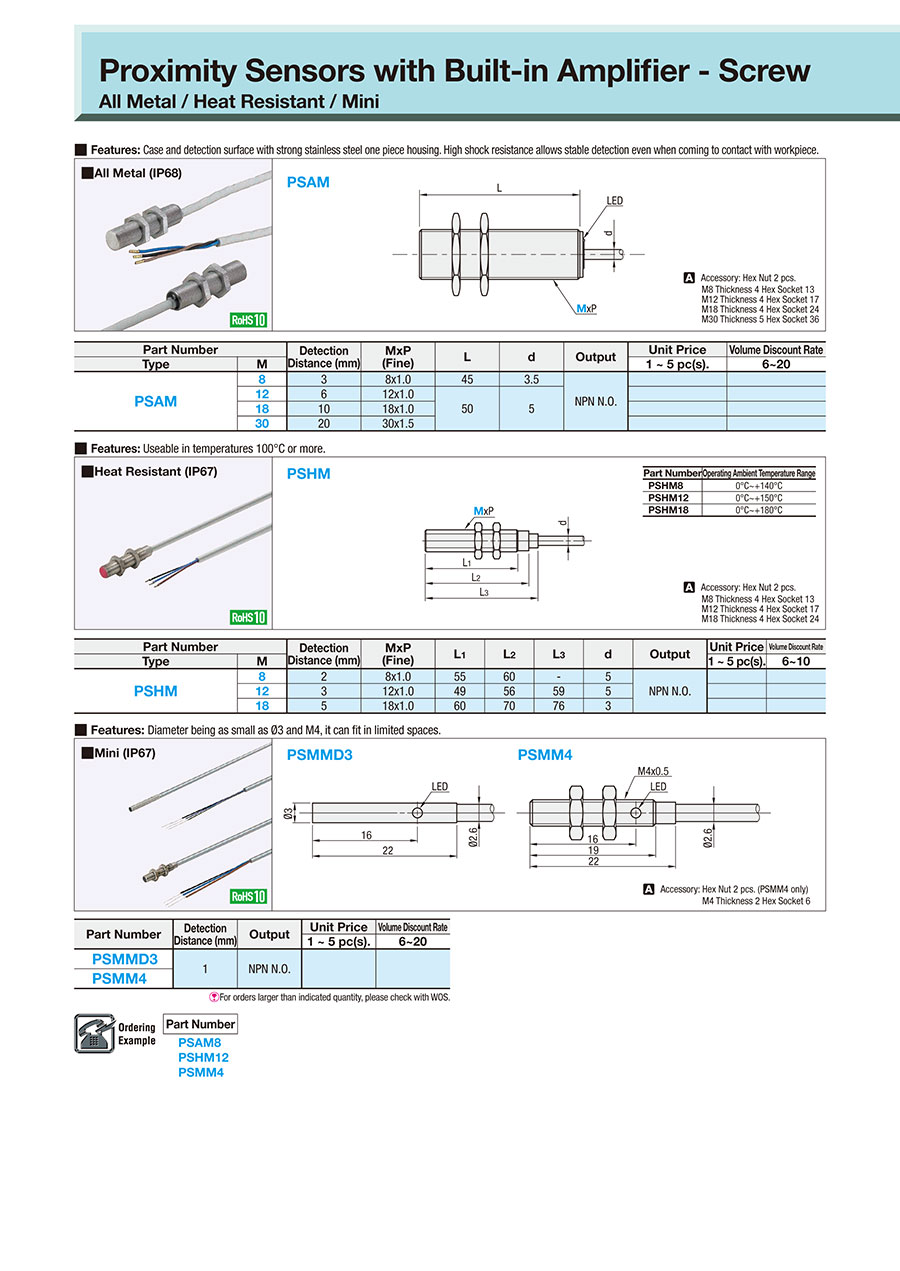

Proximity Sensors with built-in Amplifier / Screw Type / Heat Resistant
Clique na imagem para ver uma imagem ampliada
Número da peça:
candidatos encontrados.Desenho de contorno e tabela de especificações
PSMMD3 PSMM4[A]Accessory: hex nut 2 pcs. (PSMM4 only)
M4: Thickness 2, Hex Size 6
M4: Thickness 2, Hex Size 6
Specification Table
| Part Number |
| PSMM4 |
| Part Number | Detection Distance (mm) | Output |
| PSMMD3 | 1 | NPN N.O. |
| PSMM4 |
Informações detalhadas
Contorno e especificações
Specifications/Overview
■Detection Range Characteristics
PSMMD3
PSMM4
■Connection Diagram (Common)
■ Specifications
| Type | Mini Type | |
| Part Number | PSMMD3 | PSMM4 |
| Size | ⌀3 | M4 |
| Detection Distance | 1 mm | |
| Output Format / Operation Mode | NPN / N.O.(Normally Open) | |
| Power Supply | DC (3-Wire) | |
| Cable | ⌀3 PUR Cable 2 m | |
| Structure of Detecting Head (How to Use) | Shield Type (Embedded use allowable) | |
| Detected Object | All Metal Compensation factor when iron (FE360) is 1 (as Ref. value) Aluminum: 0.5 Copper: 0.45 Brass: 0.6 Stainless Steel: 0.8 | |
| Hysteresis | 10% of effective detection distance Sr or less | |
| Supply Voltage Range | 10 to 30 V DC | |
| Output Current | Max. 100 mA | |
| Supply Current at No Load | Max. 10 mA | |
| Max. Frequency Response | 3,000 Hz | |
| Operating Ambient Temperature Range | －25 to +70°C | |
| LED Operation Indicator Lamp | Detecting in Stable Range: ON Detecting in Unstable Range: Blink | |
| Protection Structure | IP67 | |
| Built-In Protection Circuit | Short Circuit Protection, Over Current Protection Reverse Polarity Protection, Induction Protection EMC Protection, Power-ON Reset | |
| Case Material | EN 1.4305 Equiv. | |
| Tightening Torque (N⋅m) | — | 0.8 |
| Features | 1. Mini as ø3 mm and M4 with built-in amplifier. 2. Mini type that can be embedded with a detection distance of 1 mm. 3. High frequency response up to 3,000 Hz. | |
