MISUMI

Handles(Lista de números de peça: página 2)

CatálogoP. 2-828

Número da peça:

Indefinido. 111 candidatos encontrados.

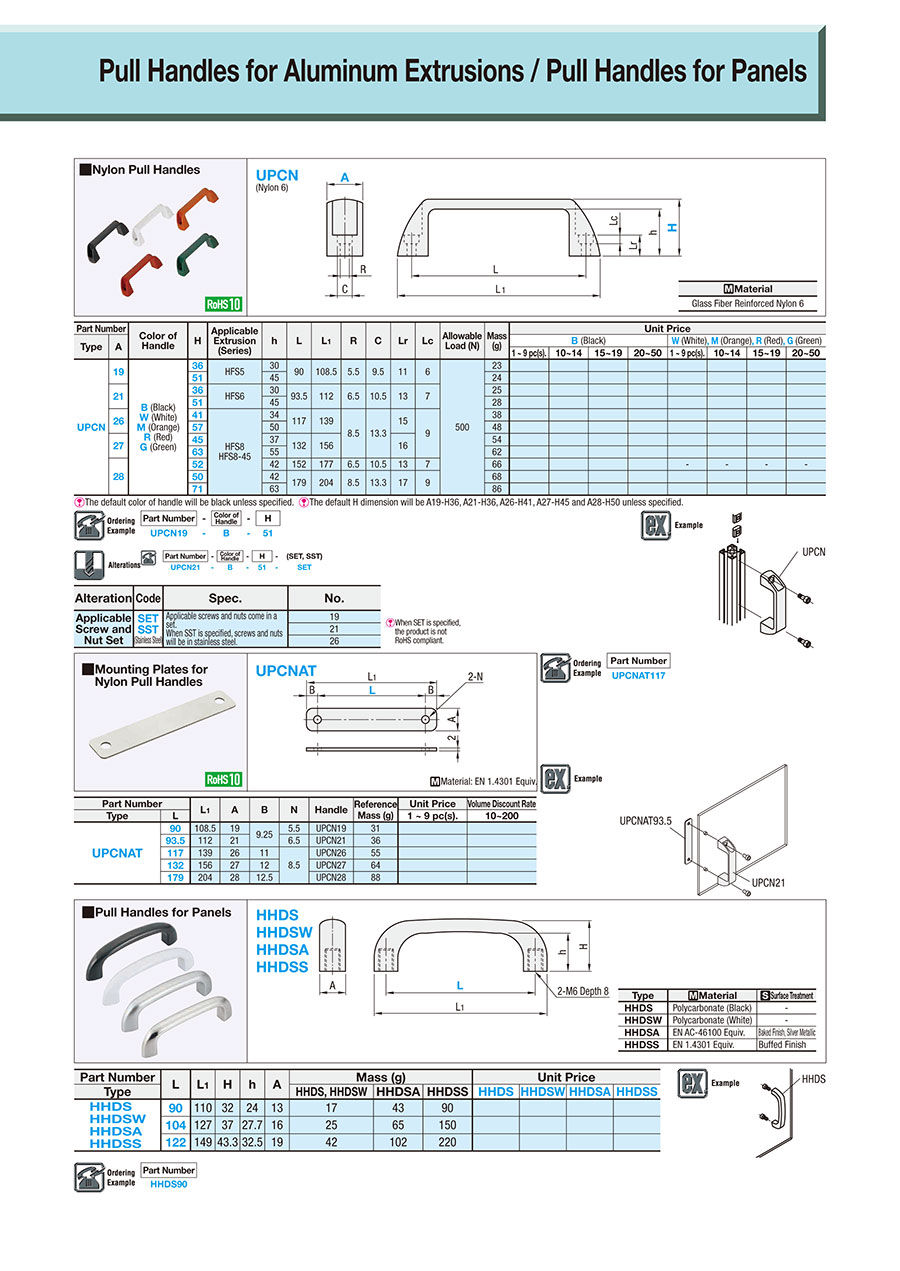

Desenho de contorno e tabela de especificações
Lista de números de peça
Informações detalhadas
Catálogo

Desenho de contorno e tabela de especificações

Material

Glass Fiber Reinforced Nylon 6

Specifications

Part Number	-	Color of Handle	-	H
UPCN19	-	B	-	51

Part Number		Color of Handle	H	Applicable Extrusion (Series)	h	L	L₁	R	C	Lr	Lc	Allowable Load (N)	Mass (g)	Unit Price
Type	A													B (Black)				W (White), M (Orange), R (Red), G (Green)
Type	A													1 ~ 9 pc(s).	10~14	15~19	20~50	1 ~ 9 pc(s).	10~14	15~19	20~50
UPCN	19	B (Black) W (White) M (Orange) R (Red) G (Green)	36	HFS5	30	90	108.5	5.5	9.5	11	6	500	23
	19		51	HFS5	45	90	108.5	5.5	9.5	11	6		24
	21		36	HFS6	30	93.5	112	6.5	10.5	13	7		25
	21		51	HFS6	45	93.5	112	6.5	10.5	13	7		28
	26		41	HFS8 HFS8-45	34	117	139	8.5	13.3	15	9		38
	26		57		50	117	139			15			48
	27		45		37	132	156			16			54
	27		63		55	132	156			16			62
	28		52		42	152	177	6.5	10.5	13	7		66					-	-	-	-
			50		42	179	204	8.5	13.3	17	9		68
			71		63	179	204	8.5	13.3	17	9		86

The default color of handle will be black unless specified. The default H dimension will be A19-H36, A21-H36, A26-H41, A27-H45 and A28-H50 unless specified.

Alterations

Lista de números de peça

Número de itens

Número da peça

Pull Handle Type

Color

Width(A)

(mm)

L Dimension

(mm)

Height(H)

(mm)

RoHS?

Quantidade mínima de encomenda

Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	26	117	41	10	1 unidades
With SET (Applicable Screw and Nut)	B (Black)	26	117	41	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	B (Black)	26	117	41	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	26	117	57	10	1 unidades
With SET (Applicable Screw and Nut)	B (Black)	26	117	57	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	B (Black)	26	117	57	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	26	117	41	10	1 unidades
With SET (Applicable Screw and Nut)	G (Green)	26	117	41	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	G (Green)	26	117	41	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	26	117	57	10	1 unidades
With SET (Applicable Screw and Nut)	G (Green)	26	117	57	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	G (Green)	26	117	57	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	26	117	41	10	1 unidades
With SET (Applicable Screw and Nut)	M (Orange)	26	117	41	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	M (Orange)	26	117	41	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	26	117	57	10	1 unidades
With SET (Applicable Screw and Nut)	M (Orange)	26	117	57	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	M (Orange)	26	117	57	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	26	117	41	10	1 unidades
With SET (Applicable Screw and Nut)	R (Red)	26	117	41	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	R (Red)	26	117	41	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	26	117	57	10	1 unidades
With SET (Applicable Screw and Nut)	R (Red)	26	117	57	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	R (Red)	26	117	57	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	26	117	41	10	1 unidades
With SET (Applicable Screw and Nut)	W (White)	26	117	41	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	W (White)	26	117	41	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	26	117	57	10	1 unidades
With SET (Applicable Screw and Nut)	W (White)	26	117	57	-	1 unidades
With SST (Applicable Stainless Steel Screw and Nut (Stainless Steel))	W (White)	26	117	57	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	27	132	45	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	27	132	63	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	27	132	45	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	27	132	63	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	27	132	45	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	27	132	63	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	27	132	45	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	27	132	63	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	27	132	45	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	27	132	63	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	28	179	50	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	28	152	52	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	B (Black)	28	179	71	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	28	179	50	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	G (Green)	28	179	71	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	28	179	50	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	M (Orange)	28	179	71	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	28	179	50	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	R (Red)	28	179	71	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	28	179	50	10	1 unidades
Separate Item (No Applicable Screw and Nut Set Included)	W (White)	28	179	71	10	1 unidades

Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)	Data de envio standard

3.48 € ( 4.14 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.44 € ( 10.04 € )	5 dias úteis
5.12 € ( 6.09 € )	5 dias úteis
7.18 € ( 8.54 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.68 € ( 10.33 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.82 € ( 10.50 € )	5 dias úteis
7.31 € ( 8.70 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.82 € ( 10.50 € )	5 dias úteis
8.95 € ( 10.65 € )	5 dias úteis
7.56 € ( 9.00 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.06 € ( 10.78 € )	5 dias úteis
9.19 € ( 10.94 € )	5 dias úteis
7.31 € ( 8.70 € )	5 dias úteis
8.82 € ( 10.50 € )	5 dias úteis
8.95 € ( 10.65 € )	5 dias úteis
7.56 €2.27 € ( 2.70 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.06 € ( 10.78 € )	5 dias úteis
9.19 € ( 10.94 € )	5 dias úteis
7.31 € ( 8.70 € )	5 dias úteis
8.82 € ( 10.50 € )	5 dias úteis
8.95 € ( 10.65 € )	5 dias úteis
7.56 € ( 9.00 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.06 € ( 10.78 € )	5 dias úteis
9.19 € ( 10.94 € )	5 dias úteis
6.93 € ( 8.25 € )	5 dias úteis
8.82 € ( 10.50 € )	5 dias úteis
8.95 € ( 10.65 € )	5 dias úteis
7.56 € ( 9.00 € )	5 dias úteis
9.06 € ( 10.78 € )	5 dias úteis
9.19 € ( 10.94 € )	5 dias úteis
8.18 € ( 9.73 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.44 € ( 10.04 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.57 € ( 10.20 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.82 € ( 10.50 € )	5 dias úteis
8.57 € ( 10.20 € )	5 dias úteis
8.82 €2.65 € ( 3.15 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
8.57 € ( 10.20 € )	5 dias úteis
8.82 € ( 10.50 € )	5 dias úteis
8.57 € ( 10.20 € )	5 dias úteis
8.82 € ( 10.50 € )	5 dias úteis
9.58 € ( 11.40 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
4.62 € ( 5.50 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.83 € ( 11.70 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.95 € ( 11.84 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
10.20 € ( 12.14 € )	Item em stock: 1 dia útilDisponível para envio no próprio dia
9.95 € ( 11.84 € )	5 dias úteis
10.20 € ( 12.14 € )	5 dias úteis
9.95 € ( 11.84 € )	5 dias úteis
10.20 € ( 12.14 € )	5 dias úteis
9.95 € ( 11.84 € )	5 dias úteis
10.20 € ( 12.14 € )	5 dias úteis

Informações básicas

[Features]·Made of lightweight and inexpensive nylon, suitable for places where no load is applied.

Informações técnicas

Contorno e especificações

Example of Use
