Shape
- Parallel Keys (Round at Both Ends)
Width(mm)
- 8
Overall Length(mm)
[15-80/5mm unidades]
Material
Stainless Steel
EN 1.4401 Equiv.
End Shape
- Both Sides Spherical
Type
- KESSM
CAD
- 2D
- 3D
Dias de envio estimados
- Tudo
- Dentro de 7 dias úteis

Opções adicionais

Tap Position Change [MPC](mm)
[3-17/1mm unidades]

MISUMI

Parallel Keys with Tapped Hole (KESSM8-20)

CatálogoP. 2-252

Número da peça:

KESSM8-20

Preço unitário (excl. IVA)
6.05 €
Total (excl. IVA)
6.05 €
Preço, incluindo IVA: 7.20 €
Data de envio
7 dias úteis
Data de envio de referência: 09.07.2025

Quantidade ?	1 - 19	20 - 49	50 - 100	101+
Preço unitário (excluindo IVA) (Preço unitário incluindo IVA)	6.05 € (7.20 €)	5.14 € (6.12 €)	5.14 € (6.12 €)	5.14 € (6.12 €)
Shipping days	7 days	7 days	12 days	Quote

Desenho de contorno e tabela de especificações
Lista de números de peça
Informações detalhadas
Catálogo

Desenho de contorno e tabela de especificações

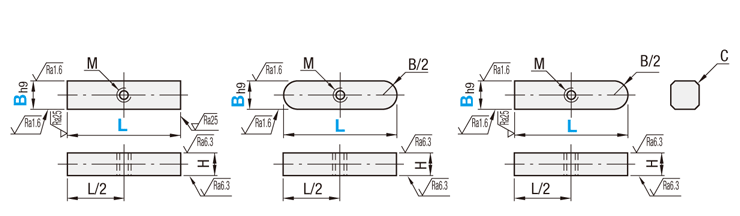

Dimensional Drawing

Parallel Keys - With Tapped Hole: Related Image

Straight
KEDM
KEDSM(Stainless Steel) Round diameter on both ends
KESM
KESSM(Stainless Steel) One Side Round
KEGM
KEGSM(Stainless Steel)

Type			[M] Material	[S] Surface Treatment	Tensile Strength
KEDM	KESM	KEGM	EN 1.1191 Equiv.	-	600 N/mm² or more
KEDSM	KESSM	KEGSM	EN 1.4401 Equiv.	-	600 N/mm² or more

L	Tolerance
Up to 10	0 − 0.18
11 to 15	0 − 0.18
16 to 30	0 − 0.21
31 to 50	0 − 0.25
51 to 80	0 − 0.30
81 to 110	0 − 0.35

[ ! ]For B and H Dimension Tolerances,
see the specification table below.

Specification Table

Part Number	—	L
KEDW12 KEDM5	— —	80 30

Part Number			L 5 mm Increments	H Tolerance		M (Coarse)	C
Type	B_h9
KEDM KEDSM (Stainless Steel) KESM KESSM (Stainless Steel) KEGM KEGSM (Stainless Steel)	5	0 − 0.030	10 to 50	5	0 − 0.030	M3	0.25 to 0.40
	6		10 to 60	6
	7	0 − 0.036	15 to 60	7	0 − 0.036
	8		15 to 80		0 − 0.090
	10		15 to 80	8		M4	0.40 to 0.60
	12	0 − 0.043	20 to 80			M5
	14		30 to 90	9
	15		30 to 90	10
	16		40 to 100
	18		40 to 110	11	0 − 0.110	M6

Alterations

Alteration	Code	Spec.
Full Length	LC	Cuts L dimension within the standard L dimension range. LC = 1 mm Increments [ ! ] The tapped hole is located in the center of the L dimension.
Tap Position Change (Applicable to types With Tapped Hole only)	MPC	Changes the tapped hole position. MPC = 1 mm Increments M ≤ MPC ≤ L－M [NG] Not applicable to the types With Counterbored and Tapped Hole.
