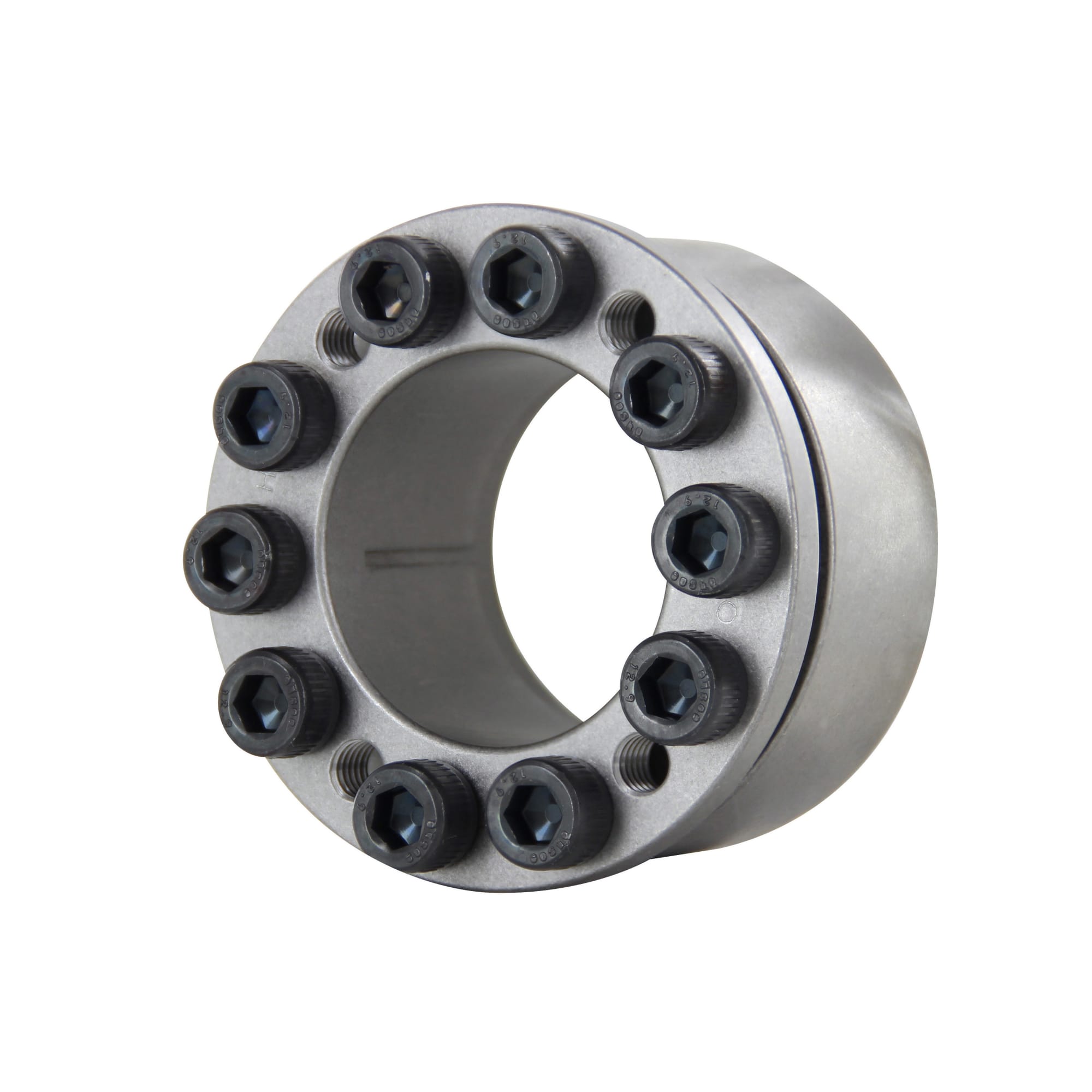

Mechanical Lock, High Torque Transmission Type

Mechanical Lock, High Torque Transmission Type

Passe o rato sobre a imagem para a aumentar

Número da peça:

Indefinido. 10 candidatos encontrados.
Quantidade:

Desenho de contorno e tabela de especificações

Mechalock - High Torque Transmission Type Dimensional Drawing
MLKN
TYPEMaterial Surface Treatment
Main BodyLocking ScrewMain BodyLocking Screw
MLKNChrome molybdenum steelEN 1.7220 Equiv.Not providedBlack Oxide Film

Specification Table

Part Number
MLKN25

Part NumberDD1P.C.D.L1L2L3Locking ScrewMass
(g)
TypedM × LQuantityTightening Torque
(N⋅m)
MLKN25475138.234.128.124.6M6 × 20815.7250
28505441.235.129.125.6265
30525643.235.629.6295
32545845.236.130.126.110336
35576148.237.131.126.6392
40687356.841.633.629.1M8 × 2539.2488
45737861.842.634.630.1605
50788366.843.635.630.612705
55838871.844.636.631.6735
60889376.845.637.632.614792

■Allowable Load Applied to MechaLock
dMax. Allowable Torque
(N⋅m)		Allowable Thrust Load
(kN)
2549039.2
28540
30590
3276547.1
3597055
40146072.6
45186082.4
50243093.2
552570
60296099

■ Shaft / Hub Rigidity
dShaft Side Surface Pressure
MPA		Hub Side Surface Pressure
MPA		Hub Machining Depth
HL
2523314325
2819512826
3018212327
32207144
3518413328
4027819331
4529317332
5024719033
55214171
6021618134

■Recommended Tolerance and Surface Roughness of Shaft and Hub
Mounting SurfaceToleranceSurface Roughness
Shaft Outer Dia.h7 (g6)Ra 1.6 or less
Hub I.D.H7Ra 3.2 or less

Lista de números de peça

Número de itens
  • 1
    • Número da peça
    MLKN25
    MLKN28
    MLKN30
    MLKN32
    MLKN35
    MLKN40
    MLKN45
    MLKN50
    MLKN55
    MLKN60

    Shaft Bore Dia. d

    (mm)

    Max. Allowable Torque Range

    (N•m)

    Hub Dia. D

    (mm)

    Max. Allowable Torque

    (N•m)

    Overall Length

    (mm)

    Outer Dia. D1 (or D)

    (mm)

    		Quantidade mínima de encomenda
    25
    300.1 to 500.0
    47
    490
    28.1
    51
    1 unidades
    28
    500.1 to 700.0
    50
    540
    29.1
    54
    1 unidades
    30
    500.1 to 700.0
    52
    590
    29.6
    56
    1 unidades
    32
    700.1 to 1000.0
    54
    765
    30.1
    58
    1 unidades
    35
    700.1 to 1000.0
    57
    970
    31.1
    61
    1 unidades
    40
    1000.1 to 3000.0
    68
    1460
    33.6
    73
    1 unidades
    45
    1000.1 to 3000.0
    73
    1860
    34.6
    78
    1 unidades
    50
    1000.1 to 3000.0
    78
    2430
    35.6
    83
    1 unidades
    55
    1000.1 to 3000.0
    83
    2570
    36.6
    88
    1 unidades
    60
    1000.1 to 3000.0
    88
    2960
    37.6
    93
    1 unidades
    Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)
    Data de envio standard
    92.22 €
    ( 109.74 € )
    5 dias úteis
    97.85 €
    ( 116.44 € )
    5 dias úteis
    101.85 €
    ( 121.20 € )
    5 dias úteis
    105.87 €
    ( 125.99 € )
    5 dias úteis
    109.28 €
    ( 130.04 € )
    5 dias úteis
    114.87 €
    ( 136.70 € )
    5 dias úteis
    120.58 €
    ( 143.49 € )
    5 dias úteis
    133.58 €
    ( 158.96 € )
    5 dias úteis
    92.13 €
    ( 109.63 € )
    5 dias úteis
    100.39 €
    ( 119.46 € )
    5 dias úteis
  • 1

    • Informações detalhadas

    Informações básicas

    By increasing the bolt size, it has excellent durability and is ideal for mechanisms that require high transmission power.
