Linear guideway carriages / large carriage, carriage dimensions selectable / SHS

Condições de filtragem

Block Type
- Standard
- Wide
Nominal Part Number
- 15
- 20
- 25
- 30
- 35
Block Mounting Hole Pitch (Width Direction)(mm)
- 26
- 32
- 35
- 38
- 40
- 50
- 53
- 57
- 72
Block Mounting Hole Pitch (Length Direction)(mm)
- 26
- 30
- 34
- 35
- 36
- 40
- 45
- 50
- 52
- 60
- 72
Block Mounting Hole Diameter
- 4
- 4.4
- 5
- 5.4
- 6
- 6.8
- 8
- 8.5
Rail Mounting Hole Pitch(mm)
- 60
- 80
Rail Mounting Hole Diameter
- 4.5
- 6
- 7
- 9
Block external dimension W(mm)
- 34
- 44
- 47
- 48
- 60
- 63
- 70
- 90
- 100
Block external dimension L(mm)
- 64.4
- 79
- 79.4
- 92
- 98
- 106
- 109
- 122
- 131
- 152
Mounting Hole Dimension S(M)
- M4
- M5
- M6
- M8
- M10
Mounting Hole Screw Depth(mm)
- 4
- 5
- 6.5
- 8
- 10
- 12
- Through
Block dimension L1(mm)
- 48
- 59
- 63
- 71
- 78
- 80
- 88
- 93
- 105
- 123
Symbols for Dust Resistance
Type
CAD
- 2D
- 3D
Dias de envio estimados
- Tudo
- Dentro de 6 dias úteis

THK

Linear guideway carriages / large carriage, carriage dimensions selectable / SHS

Catálogo

Número da peça:

Indefinido. 75 candidatos encontrados.

Lista de números de peça
Informações detalhadas
Catálogo

Lista de números de peça

Número de itens

Seguinte

Número da peça

Block Type

Nominal Part Number

Block Mounting Hole Pitch (Width Direction)

(mm)

Block Mounting Hole Pitch (Length Direction)

(mm)

Block Mounting Hole Diameter

Rail Mounting Hole Pitch

(mm)

Rail Mounting Hole Diameter

Block external dimension W

(mm)

Block external dimension L

(mm)

Mounting Hole Dimension S

(M)

Mounting Hole Screw Depth

(mm)

Block dimension L1

(mm)

Symbols for Dust Resistance

RoHS?

Quantidade mínima de encomenda

Wide	15	38	30	4.4	60	4.5	47	64.4	M5	Through	48	NA	10	1 unidades
Wide	15	38	30	4.4	60	4.5	47	64.4	M5	Through	48	Seal (end+side+inner)	10	1 unidades
Wide	15	38	30	4.4	60	4.5	47	64.4	M5	Through	48	End seal	10	1 unidades
Wide	15	38	30	4.4	60	4.5	47	79.4	M5	Through	63	NA	10	1 unidades
Wide	15	38	30	4.4	60	4.5	47	79.4	M5	Through	63	Seal (end+side+inner)	10	1 unidades
Wide	15	38	30	4.4	60	4.5	47	79.4	M5	Through	63	End seal	10	1 unidades
Standard	15	26	34	4	60	4.5	34	79.4	M4	4	63	NA	10	1 unidades
Standard	15	26	34	4	60	4.5	34	79.4	M4	4	63	End seal	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	5	48	NA	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	5	48	Seal (end+side+inner)	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	5	48	End seal	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	4	48	NA	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	4	48	Seal (end+side+inner)	10	1 unidades
Standard	15	26	26	4	60	4.5	34	64.4	M4	4	48	End seal	10	1 unidades
Wide	20	53	40	5.4	60	6	63	79	M6	Through	59	NA	10	1 unidades
Wide	20	53	40	5.4	60	6	63	79	M6	Through	59	End seal	10	1 unidades
Wide	20	53	40	5.4	60	6	63	98	M6	Through	78	NA	10	1 unidades
Wide	20	53	40	5.4	60	6	63	98	M6	Through	78	End seal	10	1 unidades
Standard	20	32	50	5	60	6	44	98	M5	5	78	NA	10	1 unidades
Standard	20	32	50	5	60	6	44	98	M5	5	78	Seal (end+side+inner)	10	1 unidades
Standard	20	32	50	5	60	6	44	98	M5	5	78	End seal	10	1 unidades
Standard	20	32	36	5	60	6	44	79	M5	5	59	NA	10	1 unidades
Standard	20	32	36	5	60	6	44	79	M5	5	59	End seal	10	1 unidades
Wide	25	57	45	6.8	60	7	70	92	M8	Through	71	NA	10	1 unidades
Wide	25	57	45	6.8	60	7	70	92	M8	Through	71	Seal (end+side+inner)	10	1 unidades
Wide	25	57	45	6.8	60	7	70	92	M8	Through	71	End seal	10	1 unidades
Wide	25	57	45	6.8	60	7	70	109	M8	Through	88	NA	10	1 unidades
Wide	25	57	45	6.8	60	7	70	109	M8	Through	88	Seal (end+side+inner)	10	1 unidades
Wide	25	57	45	6.8	60	7	70	109	M8	Through	88	End seal	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	8	88	NA	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	8	88	Seal (end+side+inner)	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	8	88	End seal	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	6.5	88	NA	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	6.5	88	Seal (end+side+inner)	10	1 unidades
Standard	25	35	50	6	60	7	48	109	M6	6.5	88	End seal	10	1 unidades
Standard	25	35	35	6	60	7	48	92	M6	8	71	NA	10	1 unidades
Standard	25	35	35	6	60	7	48	92	M6	8	71	End seal	10	1 unidades
Standard	25	35	35	6	60	7	48	92	M6	6.5	71	NA	10	1 unidades
Standard	25	35	35	6	60	7	48	92	M6	6.5	71	Seal (end+side+inner)	10	1 unidades
Standard	25	35	35	6	60	7	48	92	M6	6.5	71	End seal	10	1 unidades
Wide	30	72	52	8.5	80	9	90	106	M10	Through	80	NA	10	1 unidades
Wide	30	72	52	8.5	80	9	90	106	M10	Through	80	Seal (end+side+inner)	10	1 unidades
Wide	30	72	52	8.5	80	9	90	106	M10	Through	80	End seal	10	1 unidades
Wide	30	72	52	8.5	80	9	90	131	M10	Through	105	NA	10	1 unidades
Wide	30	72	52	8.5	80	9	90	131	M10	Through	105	Seal (end+side+inner)	10	1 unidades
Wide	30	72	52	8.5	80	9	90	131	M10	Through	105	End seal	10	1 unidades
Standard	30	40	60	8	80	9	60	131	M8	10	105	NA	10	1 unidades
Standard	30	40	60	8	80	9	60	131	M8	10	105	Seal (end+side+inner)	10	1 unidades
Standard	30	40	60	8	80	9	60	131	M8	10	105	End seal	10	1 unidades
Standard	30	40	60	8	80	9	60	131	M8	8	105	NA	10	1 unidades
Standard	30	40	60	8	80	9	60	131	M8	8	105	End seal	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	10	80	NA	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	10	80	Seal (end+side+inner)	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	10	80	End seal	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	8	80	NA	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	8	80	Seal (end+side+inner)	10	1 unidades
Standard	30	40	40	8	80	9	60	106	M8	8	80	End seal	10	1 unidades
Wide	35	50	50	8	80	9	100	122	M10	Through	93	NA	10	1 unidades
Wide	35	50	50	8	80	9	100	122	M10	Through	93	Seal (end+side+inner)	10	1 unidades
Wide	35	50	50	8	80	9	100	122	M10	Through	93	End seal	-	1 unidades

Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)	Data de envio standard

72.04 € ( 85.73 € )	6 dias úteis
82.50 € ( 98.17 € )	6 dias úteis
78.82 € ( 93.80 € )	6 dias úteis
86.20 € ( 102.58 € )	6 dias úteis
111.20 € ( 132.33 € )	6 dias úteis
92.99 € ( 110.66 € )	6 dias úteis
86.20 € ( 102.58 € )	6 dias úteis
92.99 € ( 110.66 € )	6 dias úteis
72.04 € ( 85.73 € )	6 dias úteis
82.50 € ( 98.17 € )	6 dias úteis
78.82 € ( 93.80 € )	6 dias úteis
72.04 € ( 85.73 € )	6 dias úteis
88.28 € ( 105.05 € )	6 dias úteis
78.82 € ( 93.80 € )	6 dias úteis
82.54 € ( 98.22 € )	6 dias úteis
89.35 € ( 106.33 € )	6 dias úteis
99.15 € ( 117.99 € )	6 dias úteis
105.97 € ( 126.10 € )	6 dias úteis
99.15 € ( 117.99 € )	6 dias úteis
109.65 € ( 130.48 € )	6 dias úteis
105.97 € ( 126.10 € )	6 dias úteis
82.54 € ( 98.22 € )	6 dias úteis
89.35 € ( 106.33 € )	6 dias úteis
96.70 € ( 115.07 € )	6 dias úteis
118.29 € ( 140.77 € )	6 dias úteis
109.05 € ( 129.77 € )	6 dias úteis
116.39 € ( 138.50 € )	6 dias úteis
137.97 € ( 164.18 € )	6 dias úteis
128.74 € ( 153.20 € )	6 dias úteis
116.39 € ( 138.50 € )	6 dias úteis
137.97 € ( 164.18 € )	6 dias úteis
128.74 € ( 153.20 € )	6 dias úteis
116.39 € ( 138.50 € )	6 dias úteis
137.97 € ( 164.18 € )	6 dias úteis
128.74 € ( 153.20 € )	6 dias úteis
96.70 € ( 115.07 € )	6 dias úteis
109.05 € ( 129.77 € )	6 dias úteis
96.70 € ( 115.07 € )	6 dias úteis
118.29 € ( 140.77 € )	6 dias úteis
109.05 € ( 129.77 € )	6 dias úteis
115.19 € ( 137.08 € )	6 dias úteis
141.09 € ( 167.90 € )	6 dias úteis
130.00 € ( 154.70 € )	6 dias úteis
137.34 € ( 163.43 € )	6 dias úteis
163.24 € ( 194.26 € )	6 dias úteis
152.15 € ( 181.06 € )	6 dias úteis
137.34 € ( 163.43 € )	6 dias úteis
163.24 € ( 194.26 € )	6 dias úteis
152.15 € ( 181.06 € )	6 dias úteis
137.34 € ( 163.43 € )	6 dias úteis
152.15 € ( 181.06 € )	6 dias úteis
115.19 € ( 137.08 € )	6 dias úteis
141.09 € ( 167.90 € )	6 dias úteis
130.00 € ( 154.70 € )	6 dias úteis
115.19 € ( 137.08 € )	6 dias úteis
141.09 € ( 167.90 € )	6 dias úteis
130.00 € ( 154.70 € )	6 dias úteis
121.95 € ( 145.12 € )	6 dias úteis
149.70 € ( 178.14 € )	6 dias úteis
153.66 € ( 182.86 € )	6 dias úteis

Seguinte

Informações detalhadas

Informações básicas

Informações básicas

An individual block from the THK LM guide SHS series. Extremely useful for sudden design changes and when performing maintenance.

[Features]
· Circulates the ball row using the end plate that is assembled in the LM block when the ball rotates the rotating side with four rows that have been precision ground into the LM block and LM rail.
· Each of the rail rows has been positioned at a 45° contact angle so that the rated load will be the same for all four directions (radial direction, reverse radial direction, horizontal direction) that act on the LM block, which allows it to be used in any position, and is also stable due to incurring a preload with a good balance, and makes it possible to maintain a constant low friction coefficient, and increase rigidity in four directions.
·
· Cross-section

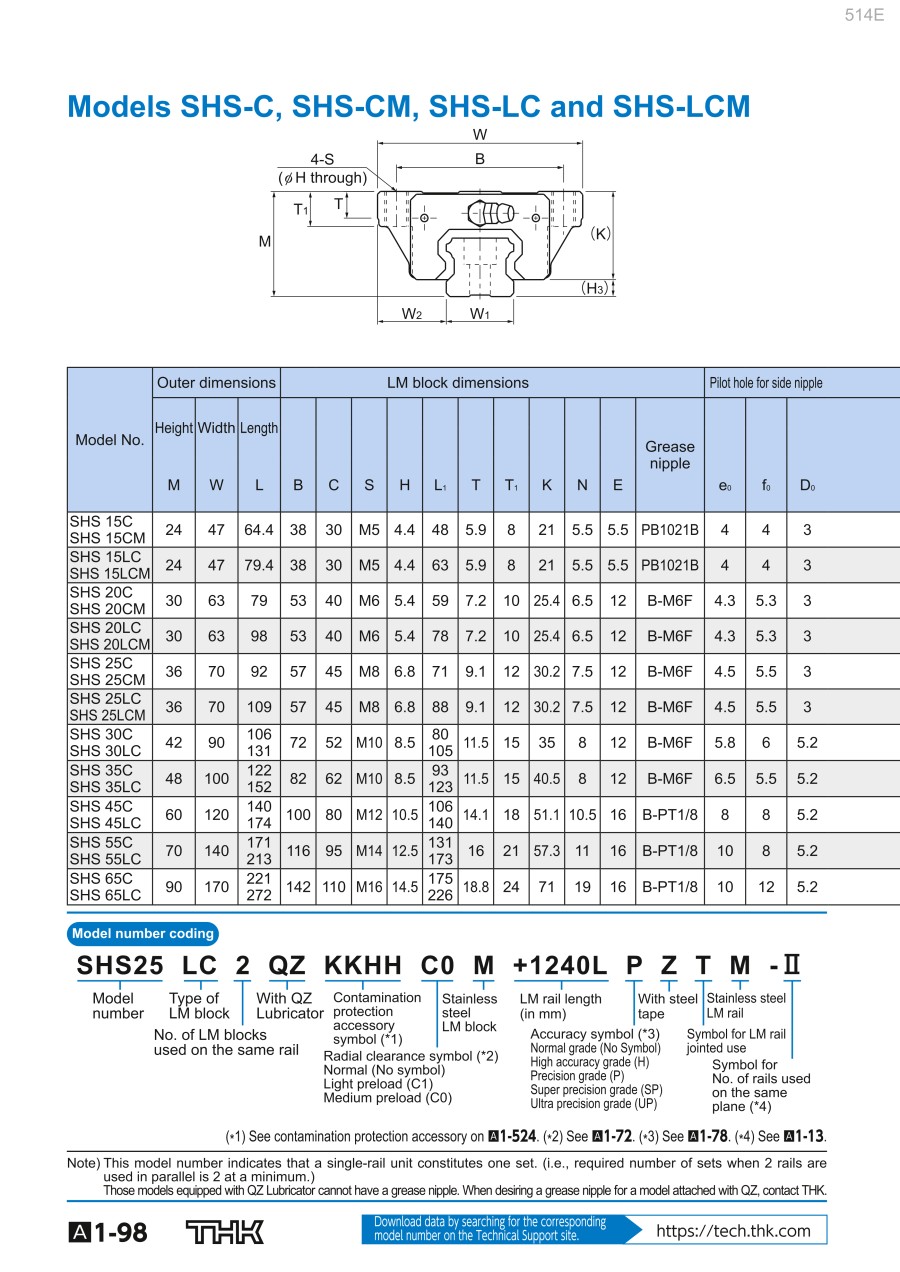

Catálogo
