Index Bolt
Número da peça:
candidatos encontrados.Informações do produto

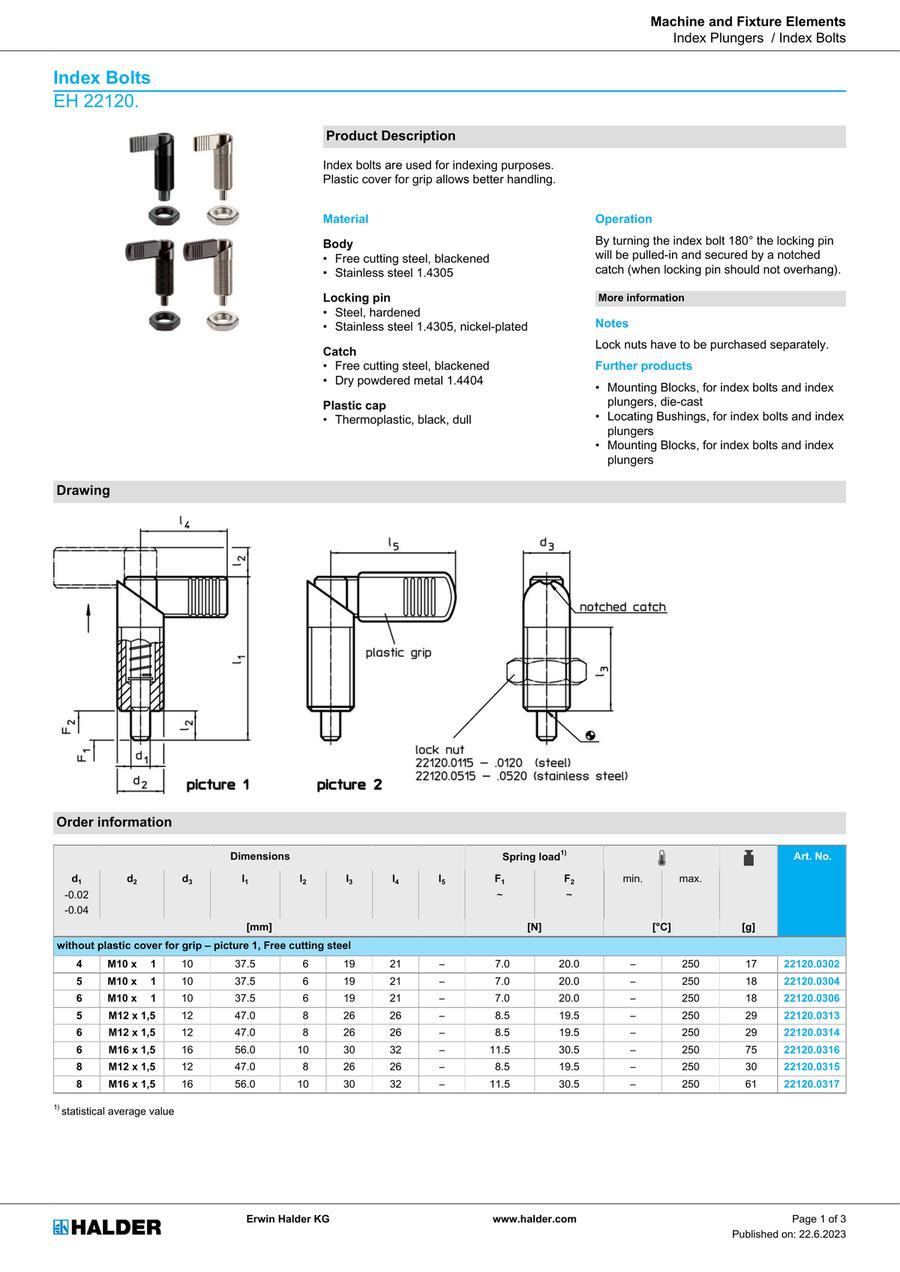

Index Bolts, EH 22120.
Product Description
 | Index bolts are used for indexing purposes. Plastic cover for grip allows better handling. |
Material
Body
• Free cutting steel, blackened
• Stainless steel 1.4305
Locking pin
• Steel, hardened
• Stainless steel 1.4305, nickel-plated
Catch
• Free cutting steel, blackened
• Dry powdered metal 1.4404
Plastic cap
• Thermoplastic, black, dull
• Free cutting steel, blackened
• Stainless steel 1.4305
Locking pin
• Steel, hardened
• Stainless steel 1.4305, nickel-plated
Catch
• Free cutting steel, blackened
• Dry powdered metal 1.4404
Plastic cap
• Thermoplastic, black, dull
Operation
By turning the index bolt 180° the locking pin will be pulled-in and secured by a notched catch (when locking pin should not overhang).
Notes
Lock nuts have to be purchased separately.
Further products
• Mounting Blocks, for index bolts and index plungers, die-cast
• Locating Bushings, for index bolts and index plungers
• Mounting Blocks, for index bolts and index plungers
• Locating Bushings, for index bolts and index plungers
• Mounting Blocks, for index bolts and index plungers
Drawing
picture 1 picture 2
Order Information
| Dimensions | Spring load1) | Operating temperature range | Weight | Art. No. | |||||||||
| d1 | d2 | d3 | l1 | l2 | l3 | l4 | l5 | F1 | F2 | min. | max. | ||
| -0.02 -0.04 | ~ | ~ | |||||||||||
| [mm] | [N] | [°C] | [g] | ||||||||||
| without plastic cover for grip – picture 1, free cutting steel | |||||||||||||
| 4 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 17 | 22120.0302 |
| 5 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 18 | 22120.0304 |
| 6 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 18 | 22120.0306 |
| 5 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 29 | 22120.0313 |
| 6 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 29 | 22120.0314 |
| 6 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 75 | 22120.0316 |
| 8 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 30 | 22120.0315 |
| 8 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 61 | 22120.0317 |
| 8 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 121 | 22120.0318 |
| 10 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 64 | 22120.0319 |
| 10 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 128 | 22120.0320 |
| 12 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 127 | 22120.0322 |
| without plastic cover for grip – picture 1, stainless steel | |||||||||||||
| 4 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 17 | 22120.0308 |
| 5 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 17 | 22120.0310 |
| 6 | M10 x 1 | 10 | 37.5 | 6 | 19 | 21 | – | 7.0 | 20.0 | – | 250 | 18 | 22120.0312 |
| 5 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 29 | 22120.0323 |
| 6 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 29 | 22120.0324 |
| 6 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 59 | 22120.0326 |
| 8 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | 26 | – | 8.5 | 19.5 | – | 250 | 31 | 22120.0325 |
| 8 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 61 | 22120.0327 |
| 8 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 119 | 22120.0328 |
| 10 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | 32 | – | 11.5 | 30.5 | – | 250 | 66 | 22120.0329 |
| 10 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 124 | 22120.0330 |
| 12 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | 37 | – | 21.0 | 57.5 | – | 250 | 131 | 22120.0332 |
| with plastic cover for grip – picture 2, free cutting steel | |||||||||||||
| 5 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 30 | 22120.0353 |
| 6 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 30 | 22120.0354 |
| 6 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 61 | 22120.0356 |
| 8 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 32 | 22120.0355 |
| 8 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 63 | 22120.0357 |
| 8 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 124 | 22120.0358 |
| 10 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 66 | 22120.0359 |
| 10 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 128 | 22120.0360 |
| 12 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 131 | 22120.0362 |
| with plastic cover for grip – picture 2, stainless steel | |||||||||||||
| 5 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 30 | 22120.0363 |
| 6 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 30 | 22120.0364 |
| 6 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 61 | 22120.0366 |
| 8 | M12 x 1,5 | 12 | 47.0 | 8 | 26 | – | 32 | 8.5 | 19.5 | -30 | 80 | 32 | 22120.0365 |
| 8 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 63 | 22120.0367 |
| 8 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 125 | 22120.0368 |
| 10 | M16 x 1,5 | 16 | 56.0 | 10 | 30 | – | 42 | 11.5 | 30.5 | -30 | 80 | 68 | 22120.0369 |
| 10 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 131 | 22120.0370 |
| 12 | M20 x 1,5 | 20 | 69.0 | 12 | 36 | – | 52 | 21.0 | 57.5 | -30 | 80 | 131 | 22120.0372 |
Accessories
| Dimensions | Wrench size | Weight | Art. No. | |
| d2 | ||||
| [mm] | [mm] | [g] | ||
| Lock nuts ISO 8675 (DIN 439), steel | ||||
 | M10 x 1 | 16 | 5.2 | 22120.0115 |
| M12 x 1,5 | 18 | 7.5 | 22120.0116 | |
| M16 x 1,5 | 24 | 15.0 | 22120.0118 | |
| M20 x 1,5 | 30 | 32.0 | 22120.0120 | |
| Lock nuts ISO 8675 (DIN 439), stainless steel | ||||
 | M10 x 1 | 16 | 5.2 | 22120.0515 |
| M12 x 1,5 | 18 | 7.5 | 22120.0516 | |
| M16 x 1,5 | 24 | 15.0 | 22120.0518 | |
| M20 x 1,5 | 30 | 32.0 | 22120.0520 | |
Lista de números de peça
Número de itens
| Número da peça |
|---|
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
12.64 € ( 15.04 € ) | 4 dias úteis |
12.58 € ( 14.97 € ) | 4 dias úteis |
12.58 € ( 14.97 € ) | 2 dias úteis |
15.03 € ( 17.89 € ) | 2 dias úteis |
15.03 € ( 17.89 € ) | 2 dias úteis |
15.03 € ( 17.89 € ) | 4 dias úteis |
15.19 € ( 18.08 € ) | 4 dias úteis |
15.12 €7.11 € ( 8.46 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
14.96 € ( 17.80 € ) | 4 dias úteis |
18.81 € ( 22.38 € ) | 4 dias úteis |
18.81 € ( 22.38 € ) | 4 dias úteis |
20.64 €9.70 € ( 11.54 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
18.81 € ( 22.38 € ) | 4 dias úteis |
20.64 € ( 24.56 € ) | 4 dias úteis |
20.64 € ( 24.56 € ) | 4 dias úteis |
17.28 € ( 20.56 € ) | 4 dias úteis |
17.28 € ( 20.56 € ) | 4 dias úteis |
17.28 € ( 20.56 € ) | 2 dias úteis |
25.28 € ( 30.08 € ) | 2 dias úteis |
25.28 €11.88 € ( 14.14 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
29.46 €13.85 € ( 16.48 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
25.28 €11.88 € ( 14.14 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
29.40 €13.82 € ( 16.45 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
29.45 € ( 35.05 € ) | 4 dias úteis |
16.88 € ( 20.09 € ) | 4 dias úteis |
16.88 € ( 20.09 € ) | 4 dias úteis |
16.88 € ( 20.09 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
20.34 € ( 24.20 € ) | 2 dias úteis |
20.34 € ( 24.20 € ) | 4 dias úteis |
22.28 €10.47 € ( 12.46 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
20.34 € ( 24.20 € ) | 4 dias úteis |
22.45 € ( 26.72 € ) | 4 dias úteis |
22.68 € ( 26.99 € ) | 2 dias úteis |
19.66 €9.24 € ( 11.00 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
19.66 € ( 23.40 € ) | 2 dias úteis |
19.66 € ( 23.40 € ) | 2 dias úteis |
27.96 € ( 33.27 € ) | 4 dias úteis |
27.96 € ( 33.27 € ) | 2 dias úteis |
32.24 € ( 38.37 € ) | 4 dias úteis |
27.96 € ( 33.27 € ) | 4 dias úteis |
32.31 € ( 38.45 € ) | 4 dias úteis |
32.43 €15.24 € ( 18.14 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
Informações detalhadas
Informações básicas
[Features]
· For index holes.
· If the lever is rotated 180 degrees the pin retracts. The knob section can be used to maintain this state.
· The operating temperature range of the plastic cap is from -30 to +80°C.
