Indexing plungers, Stainless Steel / Plastic knob
Número da peça:
candidatos encontrados.Informações do produto

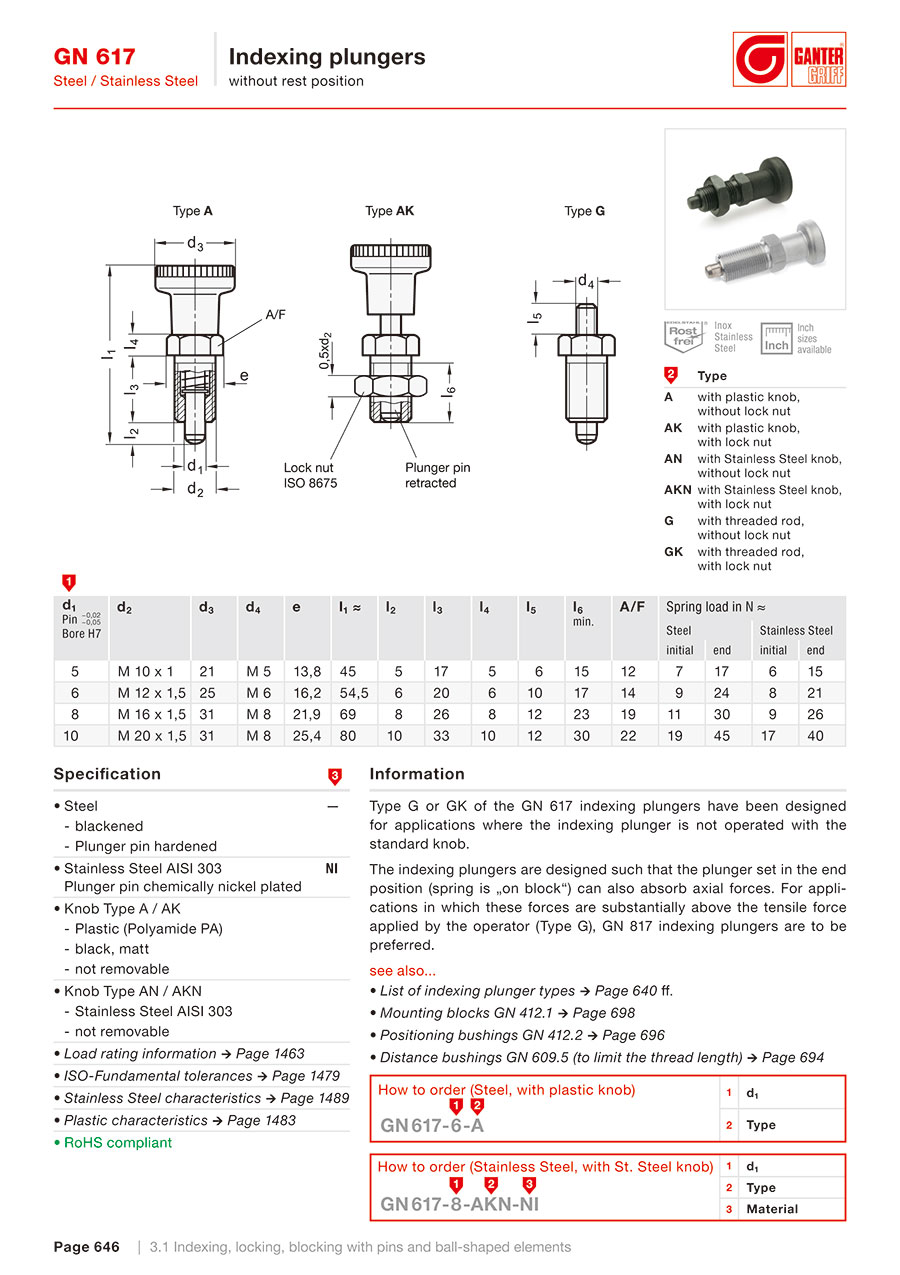

GN 617 / Stainless Steel / Indexing Plungers without Rest Position
Information
Type G or GK of the GN 617 indexing plungers have been designed for applications where the indexing plunger is not operated with the standard knob.
The indexing plungers are designed such that the plunger set in the end position (spring is "on block") can also absorb axial forces. For applications in which these forces are substantially above the tensile force applied by the operator (Type G), GN 817 indexing plungers are to be preferred.
see also...
• List of indexing plunger types
• Mounting blocks GN 412.1
• Positioning bushings GN 412.2
• Distance bushings GN 609.5 (to limit the thread length)
How to Order
How to order (Stainless Steel, with St. Steel knob) | 1 | d1 |
| 2 | Type | |
| 3 | Material |
Specification
• Stainless Steel AISI 303
Plunger pin chemically nickel plated
• Knob Type A / AK
- Plastic (Polyamide PA)
- black, matt
- not removable
• Knob Type AN / AKN
- Stainless Steel AISI 303
- not removable
• Load rating information
• ISO-Fundamental tolerances
• Stainless Steel characteristics
• Plastic characteristics
• RoHS compliant NI
Plunger pin chemically nickel plated
• Knob Type A / AK
- Plastic (Polyamide PA)
- black, matt
- not removable
• Knob Type AN / AKN
- Stainless Steel AISI 303
- not removable
• Load rating information
• ISO-Fundamental tolerances
• Stainless Steel characteristics
• Plastic characteristics
• RoHS compliant NI
Dimensions
 | ||||||||||||||||||
d1
| d2 | d3 | d4 | e | l1 ≈ | l2 | l3 | l4 | l5 | l6 min. | A/F | Spring load in N ≈ | ||||||
| Stainless Steel | ||||||||||||||||||
| initial | end | |||||||||||||||||
| 5 | M 10 x 1 | 21 | M 5 | 13.8 | 45 | 5 | 17 | 5 | 6 | 15 | 12 | 6 | 15 | |||||
| 6 | M 12 x 1.5 | 25 | M 6 | 16.2 | 54.5 | 6 | 20 | 6 | 10 | 17 | 14 | 8 | 21 | |||||
| 8 | M 16 x 1.5 | 31 | M 8 | 21.9 | 69 | 8 | 26 | 8 | 12 | 23 | 19 | 9 | 26 | |||||
| 10 | M 20 x 1.5 | 31 | M 8 | 25.4 | 80 | 10 | 33 | 10 | 12 | 30 | 22 | 17 | 40 | |||||
Lista de números de peça
Número de itens
| Número da peça |
|---|
Preço unitário (excluindo IVA)(Preço unitário incluindo IVA) | Data de envio standard |
|---|
13.52 € ( 16.09 € ) | 7 dias úteis |
14.32 € ( 17.04 € ) | 7 dias úteis |
13.00 €5.20 € ( 6.19 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
13.80 €5.52 € ( 6.57 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
16.16 € ( 19.23 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
17.06 € ( 20.30 € ) | 7 dias úteis |
16.76 €6.70 € ( 7.97 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
17.66 €7.06 € ( 8.40 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
23.72 € ( 28.23 € ) | 7 dias úteis |
25.02 € ( 29.77 € ) | 4 dias úteis |
21.86 €8.74 € ( 10.40 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
23.16 € ( 27.56 € ) | 7 dias úteis |
31.98 €12.79 € ( 15.22 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
34.96 € ( 41.60 € ) | 7 dias úteis |
33.10 €13.24 € ( 15.76 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
36.08 €14.43 € ( 17.17 € ) | Item em stock: 1 dia útilDisponível para envio no próprio dia |
Informações detalhadas
Informações básicas
Type G or GK of the GN 617 indexing plungers have been designed for applications where the indexing plunger is not operated with the standard knob.
The indexing plungers are designed such that the plunger set in the end position (spring is "on block") can also absorb axial forces. For applications in which these forces are substantially above the tensile force applied by the operator (Type G), GN 817 indexing plungers are to be preferred.
