    • BOSCH REXROTH

    Tolerance rings R0810 (AN)

    Tolerance rings R0810 (AN)

    Número da peça:

    Indefinido. 6 candidatos encontrados.
    Quantidade:

    Informações do produto

    Tolerance rings R0810 (AN)

    221302612245_EN

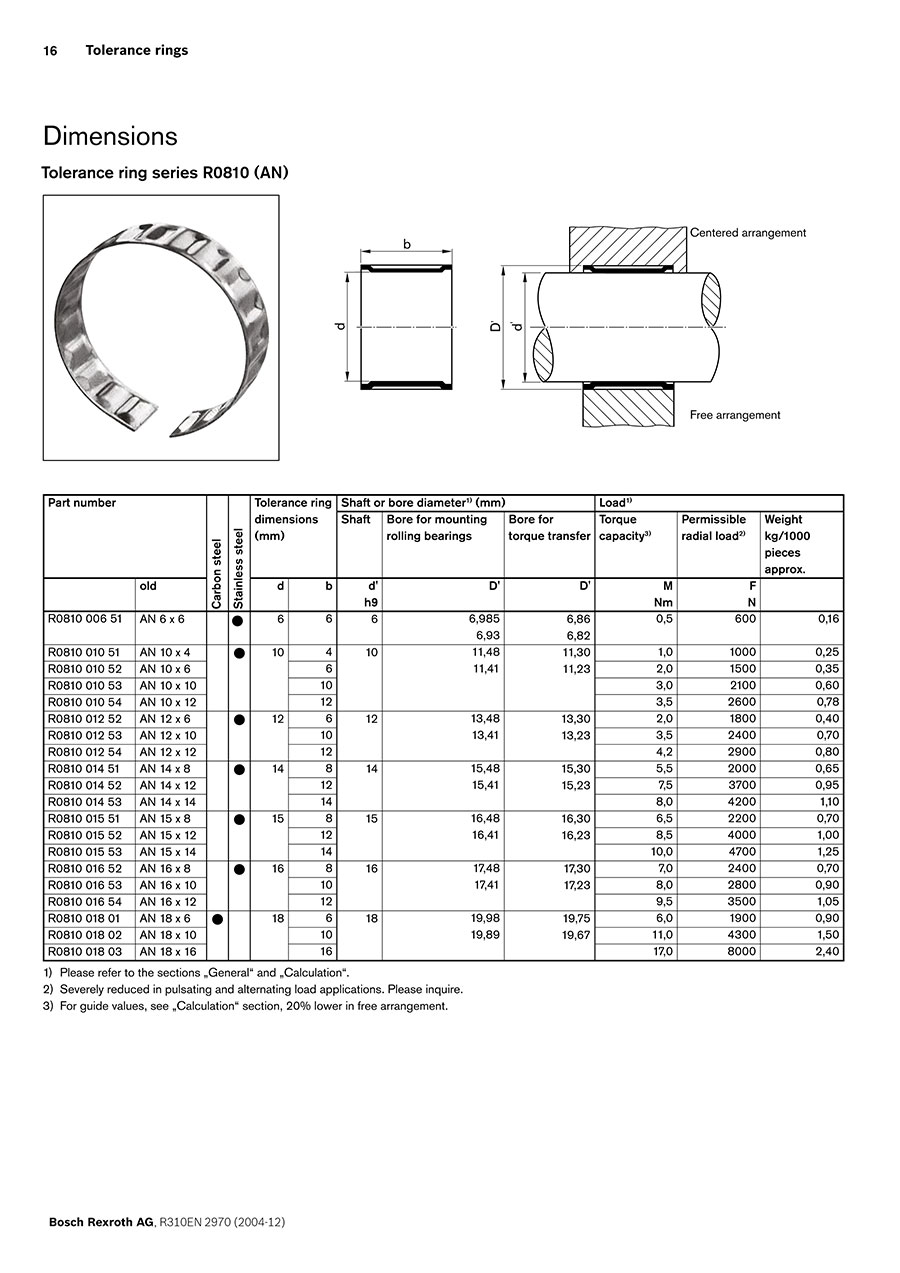

    Dimensional Drawing and Specifications

    221302612245_EN
    Part numberMaterialTolerance ring
    dimensions (mm)    		Shaft or bore diameter1)  (mm)Load1)
    ShaftBore for
    mounting
    rolling
    bearings    		Bore for
    torque
    transfer    		Torque
    capacity3)    		Permissible
    radial load2)    		Weight
    kg/1000 pieces
    approx.
     olddbd'
    h9    		D'D'M
    Nm    		F
    N
    R0810 012 52AN 12 x 6Stainless steel1261213.48
    13.41    		13.30
    13.23    		2.018000.40
    R0810 018 01 AN 18 x 6Carbon steel1861819.98
    19.89    		19.75
    19.67    		6.019000.90
    R0810 024 03AN 24 x 72472425.98
    25.89    		25.75
    25.67    		1836001.45
    R0810 045 01 AN 45 x 1245124546.98
    46.89    		46.75
    46.67    		901100055.75
    R0810 062 03AN 62 x 1562156264.47
    64.35    		64.15
    64.03    		3001400012.60
    R0810 100 02 AN 100 x 1910019100102.96
    102.82    		102.56
    102.42    		10503000030.50

    1) Please refer to the sections  General and  Calculation.
    2) Severely reduced in pulsating and alternating load applications. Please inquire.
    3) For guide values, see  Calculation section, 20% lower in free arrangement.

    Lista de números de peça

    Número de itens
  • 1
    • Número da peça
    R081001252
    Encomenda suspensa
    R081001801
    R081002403
    R081004501
    R081006203
    R081010002

    Size

    Admissible operating temperature

    Weight

    (kg)

    Manufacturer Code

    		Quantidade mínima de encomenda
    12 x 6
    -20°C...+250°C
    0.40 (/1000 pieces approx.)
    AN12X6N
    2000 unidades
    18 x 6
    -20°C...+200°C
    0.90 (/1000 pieces approx.)
    AN18X6
    2000 unidades
    24 x 7
    -20°C...+200°C
    1.45 (/1000 pieces approx.)
    AN24X7
    50 unidades
    45 x 12
    -20°C...+200°C
    55.75 (/1000 pieces approx.)
    AN45X12
    40 unidades
    62 x 15
    -20°C...+200°C
    12.60 (/1000 pieces approx.)
    AN62X15
    200 unidades
    100 x 19
    -20°C...+200°C
    30.50 (/1000 pieces approx.)
    AN100X19
    20 unidades
    Preço unitário (excluindo IVA)(Preço unitário incluindo IVA)
    Data de envio standard
    0.67 €
    ( 0.80 € )
    3 dias úteis
    0.67 €
    ( 0.80 € )
    3 dias úteis
    0.67 €
    ( 0.80 € )
    3 dias úteis
    1.12 €
    ( 1.33 € )
    3 dias úteis
    1.35 €
    ( 1.61 € )
    3 dias úteis
    3.62 €1.74 €
    ( 2.07 € )
    Item em stock: 1 dia útilDisponível para envio no próprio dia
  • 1

    • Informações detalhadas

    Informações básicas

    Rapid, cost-saving assembly. Compensation of different thermal expansion rates between machine parts made of different materials. No need for keyways or other contour-locking joints. Simple design of mating parts. High temperature resistance.
